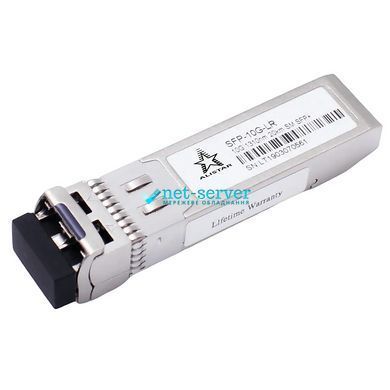

Оптический модуль SFP+ 10G 10GBASE-LR для одномодового волокна, 2SM, LC Duplex, 20 км, 1310 нм, DOM

Оптический модуль SFP+ 10G 10GBASE-LR предназначен для передачи данных со скоростью до 10 Гбит/с по двум одномодовым оптическим волокнам. Модуль соответствует стандарту 10GBASE-LR, работает на длине волны 1310 нм и обеспечивает стабильную передачу данных на расстояние до 20 км.

Трансивер оснащен стандартным оптическим интерфейсом LC Duplex, где одно волокно используется для передачи сигнала, а второе — для приема. Такое решение широко применяется при построении магистральных линий связи, корпоративных сетей, центров обработки данных и телекоммуникационной инфраструктуры.

Поддержка функции DOM (Digital Optical Monitoring) позволяет в режиме реального времени контролировать основные параметры работы трансивера: температуру, напряжение питания, ток лазера, уровень передаваемого и принимаемого оптического сигнала. Это значительно упрощает диагностику сети и позволяет своевременно обнаруживать возможные проблемы на линии.

Преимущества оптического модуля

• Скорость передачи данных до 10 Гбит/с — поддержка высокоскоростных сетей 10 Gigabit Ethernet.
• Передача данных на расстояние до 20 км — оптимальное решение для подключения удаленных объектов.
• Работа по двум одномодовым волокнам (2SM) — отдельные каналы передачи и приема обеспечивают стабильную связь.
• Оптический интерфейс LC Duplex — наиболее распространенный тип подключения в современных сетях.
• Рабочая длина волны 1310 нм — соответствует стандарту 10GBASE-LR.
• Поддержка DOM — постоянный контроль состояния трансивера и качества оптической линии.
• Горячая замена (Hot Swap) — возможность установки и замены без отключения совместимого оборудования.
• Высокая совместимость — подходит для большинства коммутаторов, маршрутизаторов, серверов и медиаконвертеров с портом SFP+.

Принцип работы

Оптический модуль преобразует электрический сигнал сетевого оборудования в оптический и передает его по одномодовому волокну. На противоположной стороне линии совместимый модуль выполняет обратное преобразование.

Для организации соединения используются два одномодовых волокна:

• одно волокно — для передачи данных (TX);
• второе волокно — для приема данных (RX).

Для корректной работы на обоих концах линии должны быть установлены совместимые SFP+ модули стандарта 10GBASE-LR, работающие на длине волны 1310 нм.

Функция DOM

Digital Optical Monitoring (DOM) обеспечивает постоянный контроль рабочих параметров трансивера через интерфейс совместимого сетевого оборудования.

В зависимости от возможностей оборудования можно отслеживать:

• температуру модуля;
• напряжение питания;
• ток лазера;
• мощность передаваемого сигнала (TX Power);
• уровень принимаемого сигнала (RX Power).

Использование DOM позволяет своевременно выявлять ухудшение параметров оптической линии, контролировать запас мощности сигнала и минимизировать время поиска неисправностей.

Области применения

• магистральные линии связи;
• сети 10 Gigabit Ethernet;
• центры обработки данных (Data Center);
• серверные помещения;
• корпоративные локальные сети;
• телекоммуникационные сети операторов связи;
• высокоскоростные системы хранения данных;
• подключение сетевых коммутаторов, маршрутизаторов и медиаконвертеров.

Технические характеристики

Рекомендации по подключению

1. Убедитесь, что оборудование поддерживает модули SFP+ стандарта 10GBASE-LR.
2. Установите модуль в совместимый SFP+ порт.
3. Подключите одномодовый оптический патч-корд LC Duplex.
4. На противоположной стороне линии установите аналогичный совместимый модуль.
5. Проверьте наличие соединения по индикатору LINK.
6. При наличии поддержки DOM выполните проверку рабочих параметров трансивера.

Часто задаваемые вопросы

Какой кабель используется с этим модулем?

Для подключения необходимо использовать одномодовое оптическое волокно (SM) и патч-корд с разъемами LC Duplex.

Сколько волокон требуется для работы?

Для передачи данных используются два одномодовых оптических волокна: одно для передачи сигнала и одно для приема.

Можно ли использовать модуль с медиаконвертером?

Да, если медиаконвертер оснащен совместимым портом SFP+ и поддерживает стандарт 10GBASE-LR.

Для чего нужна функция DOM?

DOM позволяет контролировать температуру, напряжение питания, ток лазера и уровни передаваемого и принимаемого оптического сигнала, что значительно упрощает диагностику сети.

Всегда ли модуль обеспечивает дальность передачи 20 км?

Фактическая дальность зависит от качества одномодового волокна, состояния коннекторов, количества сварных соединений, общего затухания линии и характеристик оборудования на обоих концах соединения.

Оптический модуль SFP+ 10G 10GBASE-LR, LC Duplex, 1310 нм, до 20 км с поддержкой DOM — надежное решение для построения высокоскоростных оптических каналов связи. Благодаря высокой производительности, поддержке цифровой диагностики и совместимости с современным сетевым оборудованием модуль отлично подходит для корпоративных сетей, операторских магистралей и дата-центров.
