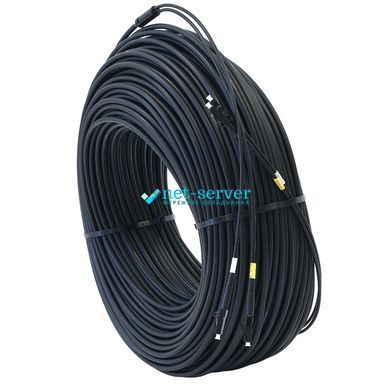

Внешний оптический патч-корд LC/UPC–LC/UPC, MM OM3, 110 м, Duplex UPC-110LCLC(MM)D53(ON)OD

UPC-110LCLC(MM)D53(ON)OD — профессиональный внешний оптический патч-корд LC/UPC–LC/UPC Duplex длиной 110 метров, предназначенный для надежного соединения активного и пассивного волоконно-оптического оборудования в полевых условиях, на открытом воздухе и на объектах с повышенными требованиями к механической прочности кабеля.

Патч-корд изготовлен на основе многомодового оптического волокна MM OM3 и имеет дуплексную конструкцию для одновременной передачи и приема оптического сигнала по двум волокнам. С обеих сторон установлены компактные оптические коннекторы LC с полировкой UPC.

Усиленная конструкция для наружного применения

Основная часть патч-корда выполнена в виде прочного круглого кабеля диаметром 5 мм. Конструкция основной части является полностью диэлектрической и усилена стекловолокном, что повышает механическую прочность кабеля и позволяет использовать его в сложных условиях эксплуатации.

Особенностью модели являются усиленные бронированные ответвления диаметром 3 мм возле оптических коннекторов. Длина каждого такого участка составляет приблизительно 0,5–0,6 м. Металлическое армирование используется именно на этих концевых участках и обеспечивает дополнительную защиту наиболее уязвимых частей патч-корда от механических повреждений, перегибов и других нагрузок при монтаже и эксплуатации.

Переход от основного 5-мм кабеля к ответвлениям выполнен через защитную переходную муфту диаметром 10 мм и длиной 35 мм.

Для эксплуатации в сложных погодных условиях

Внешний патч-корд рассчитан на эксплуатацию в широком температурном диапазоне — от -40 до +70 °C. Оболочка имеет защиту от ультрафиолетового излучения, благодаря чему кабель подходит для наружного применения и длительной эксплуатации под воздействием солнечного света.

Оболочка из материала FRNC обеспечивает универсальность применения и подходит для телекоммуникационных, промышленных и других волоконно-оптических инсталляций.

Монтаж патч-корда допускается при температуре от -10 до +50 °C, а диапазон температур транспортировки и хранения составляет от -60 до +70 °C.

LC/UPC Duplex для сетевого оборудования

Оптические коннекторы LC/UPC отличаются компактными размерами и широко применяются в современном сетевом и телекоммуникационном оборудовании с высокой плотностью оптических портов.

Патч-корд может использоваться для подключения совместимых оптических трансиверов, коммутаторов, медиаконвертеров, оптических кроссов, патч-панелей и другого оборудования с интерфейсами LC.

Конструкция Duplex предусматривает использование двух оптических волокон и подходит для организации стандартных двунаправленных соединений с отдельными каналами передачи и приема сигнала (Tx/Rx).

Преимущества UPC-110LCLC(MM)D53(ON)OD

• длина оптического патч-корда — 110 м;

• многомодовое оптическое волокно MM OM3;

• конструкция Duplex — 2 волокна;

• коннекторы LC/UPC–LC/UPC;

• основной круглый кабель диаметром 5 мм;

• полностью диэлектрическая основная часть;

• усиление основной части стекловолокном;

• бронированные ответвления диаметром 3 мм возле коннекторов;

• металлическое армирование концевых участков;

• длина армированных концов — около 0,5–0,6 м;

• защитные переходные муфты;

• оболочка FRNC;

• УФ-защита для наружной эксплуатации;

• рабочая температура от -40 до +70 °C;

• готовое решение для подключения оборудования без необходимости сварки оптического волокна.

Область применения

Внешний оптический патч-корд может применяться для организации временных и постоянных оптических соединений:

• между сетевыми коммутаторами и оптическими трансиверами;

• между оптическими кроссами и активным оборудованием;

• в телекоммуникационных сетях;

• на промышленных и производственных объектах;

• в полевых телекоммуникационных системах;

• для наружного подключения оборудования;

• для организации оптических каналов передачи данных;

• на объектах, где требуется дополнительная механическая защита концевых участков кабеля.

Технические характеристики

Часто задаваемые вопросы

Можно ли использовать этот патч-корд на улице?
Да. Патч-корд предназначен для наружного применения, имеет УФ-защиту и рассчитан на эксплуатацию при температуре от -40 до +70 °C.

Кабель бронирован по всей длине?
Нет. Основная часть диаметром 5 мм имеет полностью диэлектрическую конструкцию и усилена стекловолокном. Металлическое армирование используется на концевых ответвлениях диаметром 3 мм длиной приблизительно 0,5–0,6 м.

Сколько оптических волокон в патч-корде?
Патч-корд имеет конструкцию Duplex, поэтому содержит два оптических волокна.

Какое оптическое волокно используется?
В данной модели используется многомодовое волокно MM OM3.

Какие коннекторы установлены на патч-корде?
С обеих сторон установлены оптические коннекторы LC/UPC, поэтому конфигурация патч-корда — LC/UPC–LC/UPC.

Для чего нужны бронированные концевые участки?
Они обеспечивают дополнительную механическую защиту наиболее уязвимых участков возле разъемов от перегибов, механических воздействий и повреждений во время подключения и эксплуатации.

Нужно ли сваривать оптическое волокно при подключении?
Нет. Это полностью готовый патч-корд с установленными коннекторами LC/UPC. При наличии совместимых интерфейсов его можно подключать непосредственно к оборудованию без сварки волокна.
