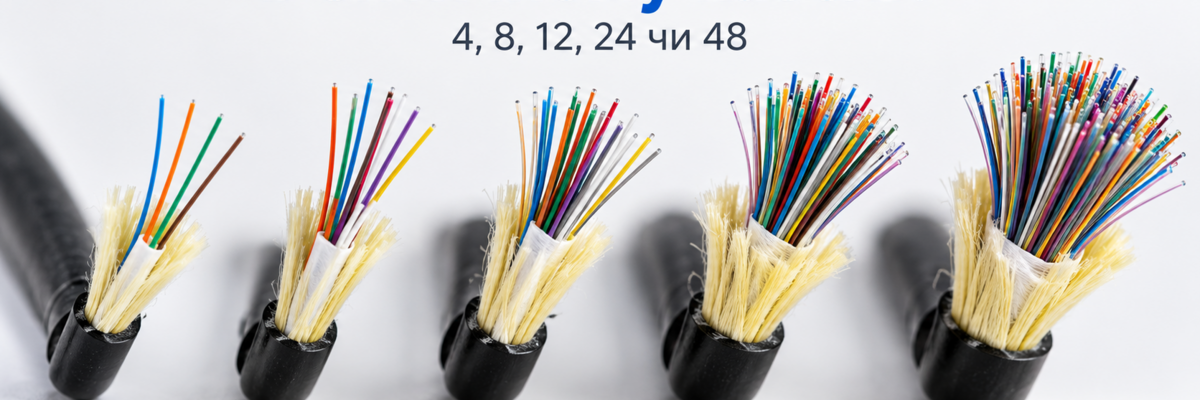

Сколько волокон нужно в оптическом кабеле: 4, 8, 12, 24 или 48

При выборе оптического кабеля важно обращать внимание не только на тип волокна, оболочку, способ прокладки или производителя, но и на количество волокон. Именно от этого зависит, сколько подключений можно будет сделать сейчас и какой запас останется на будущее.

На практике клиенты часто спрашивают: сколько волокон брать — 4, 8, 12, 24 или 48? Достаточно ли минимального кабеля или лучше сразу взять с запасом? Нужно ли считать только текущее подключение или учитывать будущие камеры, коммутаторы, здания, боксы или абонентов?

В этой статье разберем, что означает количество волокон в оптическом кабеле, когда достаточно 4 волокон, когда лучше выбрать 8 или 12, а когда уже нужен кабель на 24 или 48 волокон.

Что означает количество волокон в оптическом кабеле

Количество волокон в оптическом кабеле показывает, сколько отдельных оптических линий находится внутри кабеля. Например, кабель на 4 волокна имеет 4 отдельных оптических волокна, кабель на 12 волокон — 12 волокон, а кабель на 48 волокон — 48 волокон.

Каждое волокно может использоваться для передачи сигнала. Но схема использования зависит от оборудования:

• обычное Duplex-подключение через SFP часто использует 2 волокна — одно на передачу, второе на прием;
• BiDi / WDM SFP может работать по одному волокну;
• GPON / FTTH часто работает по одному волокну;
• часть волокон может оставаться в резерве;
• часть волокон может быть использована для будущих подключений.

Поэтому количество волокон нужно рассчитывать не только под одну текущую задачу, но и с учетом запаса.

Не путайте оптический кабель и патч-корд

Важно не путать количество волокон в оптическом кабеле с конструкцией оптического патч-корда Simplex или Duplex.

Патч-корд обычно нужен для подключения оборудования. А оптический кабель используют для прокладки линии — по столбам, в земле, в гофре, между зданиями, в серверной или на объекте.

Кратко: сколько волокон выбрать

Когда достаточно 4 волокон

Оптический кабель на 4 волокна можно использовать для простой линии между двумя точками, когда нужно подключить один коммутатор, медиаконвертер, камеру, небольшое здание или техническое помещение.

4 волокна могут подойти, если:

• нужно соединить только одну точку А с точкой Б;
• используется один Duplex-канал на 2 волокна;
• нужен минимальный запас на будущее;
• объект небольшой и не планируется много подключений;
• важно сделать простое и недорогое решение.

Но нужно понимать: 4 волокна — это минимальный запас. Если со временем нужно будет подключить еще одно здание, камеру, шкаф или дополнительное направление, запас может быстро закончиться.

Когда выбирать 8 волокон

Кабель на 8 волокон — хороший вариант для небольшого офиса, склада, частного объекта, камер видеонаблюдения или соединения нескольких точек.

8 волокон стоит выбирать, если:

• нужно соединить два здания с запасом;
• могут появиться дополнительные камеры или оборудование;
• нужен резерв на случай повреждения одного или нескольких волокон;
• планируется подключение нескольких направлений;
• нужно сделать более надежную линию, чем минимальный вариант на 4 волокна.

Для многих малых объектов 8 волокон — это практичный компромисс между ценой, запасом и возможностью расширения сети.

Когда выбирать 12 волокон

Кабель на 12 волокон часто является очень удачным универсальным решением. Он подходит для офисов, складов, частных территорий, небольших производств, камер видеонаблюдения, подключения нескольких зданий или организации оптической сети с нормальным запасом.

12 волокон стоит выбирать, если:

• нужен запас на будущее;
• есть несколько точек подключения;
• может появиться дополнительное оборудование;
• нужно оставить резервные волокна;
• объект может расширяться;
• планируется профессиональный монтаж через оптические боксы или патч-панели.

Во многих случаях 12 волокон — это лучший выбор, чем 4 или 8, потому что разница в цене кабеля может быть не критичной, а запас на будущее значительно больше.

Когда нужен кабель на 24 волокна

Оптический кабель на 24 волокна используют для более крупных объектов, где есть несколько направлений, несколько зданий, много камер, серверная, телекоммуникационный шкаф или потребность в резерве.

24 волокна стоит выбирать, если:

• нужно соединить несколько зданий или зон;
• есть несколько направлений прокладки;
• нужно много резервных волокон;
• планируется расширение сети;
• есть видеонаблюдение, офисная сеть, склад, производство или технические помещения;
• кабель прокладывается как основная линия, от которой могут быть ответвления.

Кабель на 24 волокна часто выбирают для более серьезной инфраструктуры, где важно не возвращаться к прокладке нового кабеля через несколько месяцев или лет.

Когда нужен кабель на 48 волокон

Кабель на 48 волокон используют для крупных сетей, магистралей, провайдерских задач, больших офисных или складских комплексов, жилых объектов, бизнес-центров или сетей с большим запасом на будущее.

48 волокон стоит выбирать, если:

• это магистральная оптическая линия;
• планируется много подключений;
• сеть будет расширяться;
• нужен большой резерв;
• есть несколько направлений и много конечных точек;
• объект большой или коммерческий;
• кабель прокладывается один раз и должен служить много лет.

48 волокон — это уже решение с большим запасом. Его не всегда нужно использовать для малого объекта, но для магистральных или провайдерских задач такой запас может быть оправданным.

Почему лучше брать запас волокон

Оптический кабель часто прокладывается один раз, а используется много лет. Поэтому экономия на количестве волокон может создать проблему в будущем.

Запас волокон нужен для:

• подключения нового оборудования;
• подключения дополнительных камер;
• расширения офиса или склада;
• резерва на случай повреждения волокна;
• подключения нового здания или зоны;
• разделения сети на отдельные направления;
• будущего перехода на другое оборудование;
• удобного обслуживания сети.

Самая частая ошибка — считать только текущую задачу. Например, сегодня нужно соединить два коммутатора, и кажется, что 2 волокон достаточно. Но через год может понадобиться камера, резервная линия, еще один коммутатор или отдельный канал для другого оборудования.

Сколько волокон нужно для частного дома

Для частного дома все зависит от задачи. Если нужно просто завести интернет или GPON / FTTH, часто достаточно одного волокна или готового внешнего патч-корда. Но если строится собственная оптическая линия между домом, гаражом, видеонаблюдением или техническим помещением, лучше брать кабель с запасом.

Для частного объекта можно ориентироваться так:

• 1–2 волокна — для простого подключения одной линии;
• 4 волокна — минимальный запас;
• 8 волокон — лучше, если есть камеры, гараж, хозяйственная постройка или будущее расширение;
• 12 волокон — хороший запас для более серьезной частной сети.

Если кабель будет прокладываться в земле или по столбам, лучше сразу предусмотреть запас, потому что повторная прокладка будет сложнее и дороже.

Сколько волокон нужно для офиса или склада

Для офиса, склада или небольшого производства лучше не брать кабель “впритык”. На таких объектах часто появляются новые камеры, рабочие места, Wi-Fi точки, серверные шкафы, дополнительные помещения или технические зоны.

Для офиса или склада можно ориентироваться так:

• 4 волокна — для одной простой линии;
• 8 волокон — для малого офиса или склада с небольшим запасом;
• 12 волокон — универсальный вариант для большинства небольших и средних объектов;
• 24 волокна — если есть несколько зон, много камер, несколько шкафов или планы на расширение.

Для бизнеса лучше оставлять резерв, потому что простой сети или повторная прокладка кабеля могут стоить дороже, чем разница между кабелем на 8 и 12 или 12 и 24 волокна.

Сколько волокон нужно для видеонаблюдения

Для видеонаблюдения количество волокон зависит от количества камер, расстояния, схемы подключения и оборудования. Если камеры подключаются через отдельные точки или удаленные шкафы, лучше планировать запас.

Для видеонаблюдения часто выбирают:

• 4 волокна — для одной простой удаленной точки;
• 8 волокон — если есть несколько камер или возможно расширение;
• 12 волокон — для объекта с нормальным запасом;
• 24 волокна — если камер много или есть несколько направлений.

Если камера или группа камер находится далеко, оптика может быть лучшим решением, чем медный кабель, особенно на больших расстояниях или в местах с помехами.

Сколько волокон нужно для провайдера или магистрали

Для провайдерских задач, магистралей, распределительных сетей и крупных объектов обычно нужен кабель с большим количеством волокон.

В таких задачах часто используют:

• 12 волокон — для небольших распределительных участков;
• 24 волокна — для средних направлений и сетей с запасом;
• 48 волокон — для магистралей, крупных объектов и большого количества подключений;
• больше 48 волокон — для масштабных сетей, если это нужно по проекту.

В провайдерских сетях запас волокон особенно важен, потому что со временем могут появляться новые абоненты, новые направления, резервные каналы или технические потребности.

Что выбрать для прокладки по столбам

Если кабель будет прокладываться по столбам, нужно учитывать не только количество волокон, но и конструкцию кабеля. Для воздушных линий нужен кабель, который подходит для подвеса, наружного монтажа, натяжения, солнца, влаги и перепадов температур.

Для прокладки по столбам нужно учитывать:

• количество волокон;
• тип волокна — чаще всего Singlemode;
• прочность кабеля на натяжение;
• наружную оболочку;
• наличие силовых элементов;
• способ крепления к опорам;
• необходимость натяжных зажимов и траверс.

Для монтажа по столбам вместе с кабелем часто нужны натяжные зажимы и траверсы для крепления арматуры. Сам кабель без правильного крепления невозможно надежно смонтировать на опорах.

Что выбрать для прокладки в земле

Если кабель будет прокладываться в земле, важна не только количество волокон, но и механическая защита. Земля создает нагрузку на кабель: влага, давление грунта, камни, грызуны, проседание, риск повреждения во время земляных работ.

Для земли лучше использовать:

• кабель для подземной прокладки;
• бронированный оптический кабель;
• кабель в ПНД-трубе;
• кабель в защитной гофре;
• дополнительную защиту в местах прохода под дорожками, воротами или проездом.

Если кабель не предназначен для прямой прокладки в землю, его нужно защищать трубой или гофрированной трубой. Это снижает риск повреждения и упрощает обслуживание линии.

Как рассчитать количество волокон

Чтобы правильно выбрать количество волокон, нужно не просто смотреть на текущее подключение, а рассчитать всю схему.

Задайте себе такие вопросы:

1. Сколько точек нужно подключить сейчас?
2. Сколько точек может появиться в будущем?
3. Оборудование работает по одному волокну или по двум?
4. Нужен ли резерв?
5. Будет ли видеонаблюдение?
6. Будет ли несколько зданий или направлений?
7. Нужен ли запас под будущее развитие?
8. Кабель будет по столбам, в земле, в гофре или внутри помещения?
9. Сложно ли будет потом проложить еще один кабель?

Если проложить новый кабель потом будет сложно, лучше сразу взять большее количество волокон с запасом.

Типичные ошибки при выборе количества волокон

• берут кабель только под одну текущую задачу без запаса;
• путают количество волокон в кабеле с Simplex/Duplex патч-кордом;
• не учитывают будущие камеры или новое оборудование;
• не оставляют резервные волокна;
• выбирают 4 волокна там, где лучше взять 8 или 12;
• экономят на количестве волокон, но потом вынуждены прокладывать новый кабель;
• не учитывают несколько зданий или направлений;
• не планируют запас для ремонта или аварийных ситуаций;
• не учитывают, работает ли оборудование по одному или двум волокнам;
• смотрят только на цену кабеля, а не на стоимость повторного монтажа.

Какие товары покупают вместе с оптическим кабелем

Для правильного построения оптической линии вместе с оптическим кабелем часто заказывают:

• оптические кабели — для прокладки линий между зданиями, по столбам, в земле или в помещении;
• внешние оптические патч-корды — для готового подключения без сварки;
• оптические боксы — для защиты и организации сварки волокон;
• оптические патч-панели — для монтажа оптики в серверном шкафу;
• оптические пигтейлы — для сварки с оптическим кабелем;
• оптические адаптеры — для соединения SC, LC, UPC или APC коннекторов;
• SFP-модули — для подключения оптики к коммутаторам и другому оборудованию;
• медиаконвертеры — если оборудование не имеет SFP-порта;
• гофрированную трубу — для дополнительной защиты кабеля на фасаде, в земле или технических зонах;
• натяжные зажимы — для крепления кабеля на опорах;
• траверсы для крепления арматуры — для монтажа кабельной арматуры на столбах.

FAQ

Сколько волокон нужно для соединения двух коммутаторов?

Если используются обычные SFP-модули с TX/RX, обычно нужно 2 волокна. Если используются BiDi / WDM SFP-модули, может быть достаточно 1 волокна. Но для кабеля лучше брать запас — например 4, 8 или 12 волокон.

Хватит ли кабеля на 4 волокна?

4 волокна может хватить для простой линии между двумя точками. Но запас будет минимальным, поэтому для офиса, склада, камер или будущего расширения лучше рассматривать 8 или 12 волокон.

Когда лучше выбрать 8 волокон?

8 волокон — хороший вариант для небольшого объекта, где нужно одно или несколько подключений и небольшой запас на будущее.

Когда лучше выбрать 12 волокон?

12 волокон — универсальный вариант для малого и среднего объекта. Его стоит выбирать, если нужен запас, резерв и возможность расширения сети.

Для чего нужен кабель на 24 волокна?

24 волокна нужны для более крупных объектов, нескольких направлений, офисов, складов, видеонаблюдения, серверных или сетей с запасом на будущее.

Когда нужен кабель на 48 волокон?

48 волокон используют для магистралей, провайдерских сетей, крупных объектов, бизнес-центров, жилых комплексов или сетей с большим резервом.

Нужно ли брать кабель с запасом?

Да. Оптический кабель часто прокладывают один раз на много лет. Запас волокон позволяет подключать новое оборудование, делать резерв и не прокладывать новый кабель в будущем.

Что лучше для частного дома?

Для простого подключения может хватить одного или двух волокон. Но если есть гараж, камеры, технические помещения или планы на расширение, лучше выбрать 4, 8 или 12 волокон.

Что выбрать для офиса или склада?

Для малого офиса или склада часто подходит 8 или 12 волокон. Если объект больше, есть много камер, несколько шкафов или направлений, лучше рассматривать 24 волокна.

Влияет ли количество волокон на тип разъема SC или LC?

Нет. Количество волокон в кабеле — это один вопрос, а тип разъема SC или LC — другой. Разъемы подбирают под оборудование, патч-панели, боксы, адаптеры или SFP-модули.

Полезные статьи

• Как соединить два коммутатора оптикой: по столбам, в земле или в гофре
• Как выбрать внешний оптический патч-корд
• Simplex или Duplex: чем отличаются оптические патч-корды с 1 и 2 волокнами
• SC или LC: какой оптический разъем выбрать
• UPC или APC: в чем разница между синим и зеленым оптическим коннектором

Вывод

Количество волокон в оптическом кабеле нужно выбирать не только под текущую задачу, но и с учетом будущего расширения. Для простой линии может хватить 4 волокон, для малого офиса или склада часто лучше выбрать 8 или 12, для более крупных объектов — 24, а для магистралей и больших сетей — 48 волокон.

Главное правило: если кабель прокладывается сложно, дорого или надолго, лучше сразу взять запас волокон. Это позволит подключать новое оборудование, делать резервные линии и не возвращаться к повторной прокладке кабеля через несколько месяцев или лет.
