Simplex чи Duplex: чим відрізняються оптичні патч-корди з 1 і 2 волокнами
Simplex чи Duplex: чим відрізняються оптичні патч-корди з 1 і 2 волокнами

Під час вибору оптичного патч-корда важливо звертати увагу не тільки на тип роз’єму SC або LC, полірування UPC чи APC, довжину та тип волокна, а й на конструкцію кабелю — Simplex або Duplex. Саме цей параметр показує, скільки волокон використовується в патч-корді: одне чи два.

Simplex і Duplex часто плутають із кількістю волокон в оптичному кабелі. Але це різні речі. У магістральних або розподільчих оптичних кабелях може бути 4, 8, 12, 24, 48 і більше волокон. А в оптичних патч-кордах найчастіше використовують два основні варіанти: Simplex — одне волокно, Duplex — два волокна.

У цій статті розглянемо, чим відрізняється Simplex від Duplex, коли потрібен патч-корд з одним волокном, коли краще обирати патч-корд із двома волокнами, що вибрати для PON/GPON/FTTH, SFP-модуля, медіаконвертера, оптичного боксу або патч-панелі.

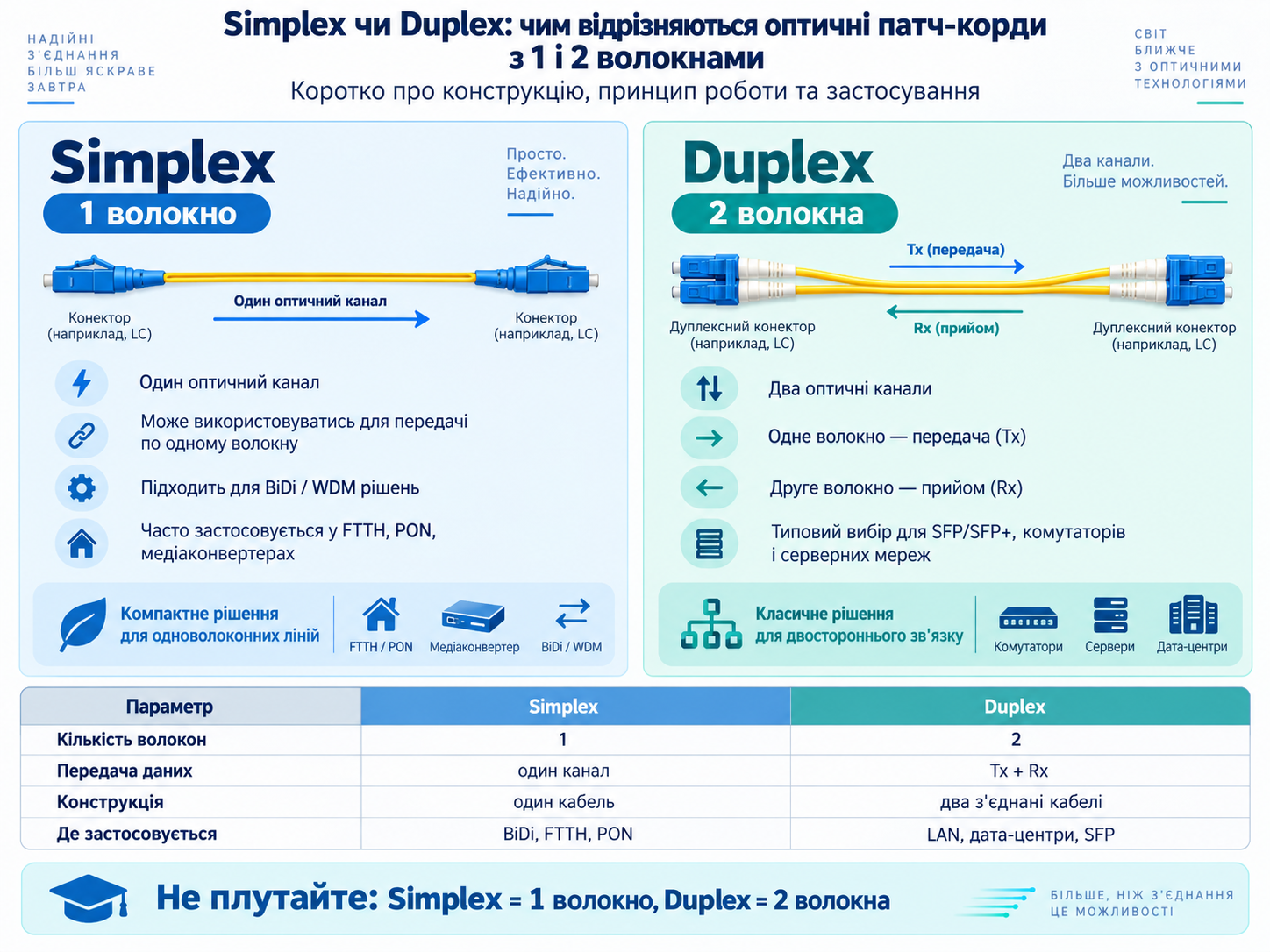

Що таке Simplex і Duplex в оптичному патч-корді

Simplex — це оптичний патч-корд з одним волокном. З кожного боку такого патч-корда зазвичай встановлено один оптичний конектор: SC, LC, FC або ST. Simplex часто використовують у PON, GPON, FTTH, абонентських підключеннях і BiDi-з’єднаннях, де передача та прийом сигналу можуть працювати по одному волокну.

Duplex — це оптичний патч-корд із двома волокнами. З кожного боку такого патч-корда зазвичай встановлено два конектори. Duplex використовують там, де передача сигналу йде по одному волокну, а прийом — по іншому.

Конструкція Кількість волокон Як виглядає Де використовується
Simplex 1 волокно Один конектор з кожного боку PON, GPON, FTTH, BiDi SFP, абонентські лінії
Duplex 2 волокна Два конектори з кожного боку SFP-модулі, медіаконвертери, патч-панелі, активне мережеве обладнання

Simplex: патч-корд з одним волокном

Simplex-патч-корд має одне оптичне волокно. Його використовують тоді, коли обладнанню достатньо одного волокна для роботи або коли передача і прийом сигналу виконуються по одному волокну на різних довжинах хвиль.

Simplex часто застосовується в:

  • PON / GPON / FTTH мережах;
  • абонентських оптичних підключеннях;
  • оптичних боксах;
  • підключенні ONU / ONT;
  • BiDi SFP-модулях;
  • зовнішніх оптичних патч-кордах SC-SC;
  • простих лініях, де потрібне одне волокно.

Наприклад, для GPON часто використовують SC/APC Simplex патч-корди, тому що абонентська лінія зазвичай працює по одному одномодовому волокну.

Duplex: патч-корд з двома волокнами

Duplex-патч-корд має два оптичні волокна. Одне волокно може використовуватися для передачі сигналу, друге — для прийому. Такий варіант часто потрібен для SFP-модулів, медіаконвертерів, оптичних патч-панелей і активного мережевого обладнання.

Duplex зазвичай обирають, якщо:

  • обладнання має два оптичні канали TX/RX;
  • SFP-модуль працює по двох волокнах;
  • потрібен LC-LC Duplex патч-корд;
  • потрібне з’єднання між патч-панеллю та активним обладнанням;
  • передача і прийом сигналу йдуть окремими волокнами;
  • використовується багатомодове волокно OM3 або OM4 для коротких підключень.

Найпоширеніший приклад — LC-LC Duplex патч-корд для підключення SFP-модуля, де два LC-конектори використовуються для передачі та прийому сигналу.

Simplex чи Duplex: головні відмінності

Параметр Simplex Duplex
Кількість волокон 1 волокно 2 волокна
Кількість конекторів з одного боку 1 конектор 2 конектори
Типове застосування PON, GPON, FTTH, BiDi SFP, медіаконвертери, TX/RX по різних волокнах
Популярні варіанти SC/APC Simplex, SC/UPC Simplex, LC/UPC Simplex LC/UPC Duplex, SC/UPC Duplex, SC-LC Duplex
Коли обирати Коли лінія працює по одному волокну Коли передача і прийом ідуть окремими волокнами

Головне правило: Simplex — це одне волокно, Duplex — два волокна. Але вибір залежить не від бажання покупця, а від того, яке обладнання та яка схема підключення використовуються.

Не плутайте патч-корди з оптичними кабелями

Simplex і Duplex у патч-кордах — це не те саме, що кількість волокон у лінійному оптичному кабелі. У готовому патч-корді зазвичай обирають між 1 і 2 волокнами. А в оптичному кабелі для прокладання ліній може бути значно більше волокон: 4, 8, 12, 24, 48 і більше.

Що вибираємо Типова кількість волокон Для чого використовується
Оптичний патч-корд Simplex 1 волокно Підключення обладнання, GPON, FTTH, BiDi
Оптичний патч-корд Duplex 2 волокна SFP, медіаконвертери, TX/RX по різних волокнах
Оптичний кабель 4, 8, 12, 24, 48 і більше волокон Прокладання магістралей, розподільчих і абонентських ліній

Тобто якщо клієнт вибирає готовий патч-корд — зазвичай питання стоїть Simplex чи Duplex. Якщо клієнт вибирає кабель для прокладання мережі — тоді вже потрібно рахувати загальну кількість волокон із запасом під майбутні підключення.

Що вибрати для PON, GPON та FTTH

Для PON, GPON і FTTH найчастіше використовують Simplex-рішення, тому що абонентська оптична лінія часто працює по одному волокну. У таких системах сигнал у різних напрямках може передаватися по одному волокну на різних довжинах хвиль.

Для GPON/FTTH часто використовують:

  • SC/APC Simplex патч-корди;
  • SC/APC пігтейли;
  • SC/APC адаптери;
  • оптичні бокси з SC/APC адаптерами;
  • зовнішні оптичні патч-корди Simplex;
  • абонентські FTTH патч-корди.

Якщо підключення йде до ONU/ONT, оптичного боксу або абонентської лінії GPON, найчастіше потрібно перевіряти саме SC/APC Simplex. Але перед покупкою все одно потрібно дивитися на порт обладнання та встановлені адаптери.

Що вибрати для SFP-модуля

Для SFP-модуля вибір Simplex або Duplex залежить від типу самого модуля. Є звичайні SFP-модулі, які працюють по двох волокнах, і є BiDi/WDM SFP-модулі, які працюють по одному волокну.

Тип SFP-модуля Скільки волокон потрібно Який патч-корд обирати
Звичайний SFP з TX/RX 2 волокна Duplex, найчастіше LC-LC Duplex
BiDi / WDM SFP 1 волокно Simplex, залежно від порту LC або SC

Перед покупкою патч-корда для SFP-модуля потрібно подивитися на сам модуль. Якщо на ньому два оптичні отвори — найчастіше потрібен Duplex. Якщо один оптичний порт і модуль BiDi — найчастіше потрібен Simplex.

Що вибрати для медіаконвертера

Медіаконвертери можуть працювати як з одним, так і з двома волокнами. Усе залежить від конкретної моделі та типу оптичного порту.

Перед вибором патч-корда для медіаконвертера перевірте:

  • медіаконвертер працює по одному чи двох волокнах;
  • який роз’єм встановлений — SC або LC;
  • потрібне полірування UPC чи APC;
  • використовується одномодове чи багатомодове волокно;
  • яка довжина патч-корда потрібна;
  • який роз’єм і тип підключення на другому кінці лінії.

Якщо медіаконвертер має один SC-порт, може знадобитися Simplex-патч-корд. Якщо є два оптичні порти TX/RX або використовується SFP-модуль із двома портами, потрібен Duplex.

SC Simplex, LC Duplex, SC-LC: як не заплутатися

Simplex або Duplex — це кількість волокон, а SC або LC — це тип роз’єму. Ці параметри потрібно розглядати окремо.

Позначення Що означає Коли використовується
SC-SC Simplex SC-конектор з обох сторін, 1 волокно GPON, FTTH, оптичні бокси, абонентські лінії
LC-LC Duplex LC-конектори з обох сторін, 2 волокна SFP-модулі, активне обладнання, серверні та телеком-з’єднання
SC-LC Simplex SC з одного боку, LC з іншого, 1 волокно Коли потрібно з’єднати SC-адаптер з LC-портом по одному волокну
SC-LC Duplex SC з одного боку, LC з іншого, 2 волокна Коли з одного боку SC-патч-панель, а з іншого LC-порт обладнання

Детальніше про різницю між SC і LC можна прочитати у статті SC чи LC: який оптичний роз’єм вибрати.

UPC/APC: чи впливає полірування на Simplex або Duplex

UPC і APC не визначають, буде патч-корд Simplex чи Duplex. Це окремий параметр, який відповідає за тип полірування оптичного конектора.

Наприклад, можуть бути такі варіанти:

  • SC/APC Simplex;
  • SC/UPC Simplex;
  • LC/UPC Duplex;
  • LC/APC Duplex;
  • SC-LC UPC Duplex;
  • SC-LC APC Simplex.

Якщо в обладнанні або адаптері використовується APC, потрібно підбирати APC-патч-корд. Якщо використовується UPC — потрібен UPC. Детальніше про це можна прочитати у статті UPC чи APC: у чому різниця між синім і зеленим оптичним конектором.

Singlemode і Multimode: чи залежить це від Simplex або Duplex

Simplex і Duplex не визначають тип волокна. Патч-корд може бути Simplex або Duplex як з одномодовим, так і з багатомодовим волокном.

Можливі варіанти:

  • Singlemode Simplex;
  • Singlemode Duplex;
  • Multimode Simplex;
  • Multimode Duplex;
  • LC-LC Duplex OM3;
  • SC-SC Simplex G.657.A1;
  • SC/APC Simplex G.652D.

Для PON/GPON/FTTH зазвичай використовують одномодове волокно. Для коротких з’єднань у серверних і дата-центрах можуть використовувати багатомодові патч-корди OM3 або OM4, якщо цього вимагає обладнання.

Simplex чи Duplex для зовнішнього оптичного патч-корда

Для зовнішніх оптичних патч-кордів вибір Simplex або Duplex залежить від того, яке обладнання потрібно з’єднати та скільки волокон потрібно для роботи лінії.

Simplex зовнішній патч-корд часто використовують для:

  • FTTH / PON / GPON;
  • абонентських підключень;
  • оптичних боксів;
  • підключення по одному волокну;
  • BiDi-рішень;
  • зовнішніх ліній до будинку, шафи або технічного приміщення.

Duplex зовнішній патч-корд потрібен там, де обладнання працює по двох волокнах: окремо передача та окремо прийом. Такий варіант може використовуватися для з’єднання між обладнанням, патч-панелями, медіаконвертерами або SFP-модулями.

Як правильно вибрати Simplex або Duplex

Щоб не помилитися, перед покупкою потрібно перевірити не тільки довжину кабелю, а й тип обладнання з обох сторін лінії.

Перед вибором перевірте:

  • скільки оптичних портів має обладнання — один чи два;
  • чи потрібна передача по одному волокну або по двох;
  • який тип роз’єму використовується — SC або LC;
  • яке полірування потрібне — UPC або APC;
  • одномодове чи багатомодове волокно потрібне;
  • внутрішній чи зовнішній патч-корд потрібен;
  • яка довжина кабелю потрібна;
  • який порт або адаптер встановлений на іншому кінці лінії.

Найпростіше правило: якщо обладнання має один оптичний порт і працює по одному волокну — потрібен Simplex. Якщо обладнання має два оптичні канали TX/RX — потрібен Duplex.

Типові помилки при виборі Simplex і Duplex

  • купують Simplex, хоча обладнання потребує Duplex;
  • купують Duplex для GPON, де потрібен один SC/APC Simplex;
  • плутають кількість волокон у патч-корді з кількістю волокон в оптичному кабелі;
  • вибирають правильну кількість волокон, але неправильний роз’єм SC або LC;
  • плутають UPC і APC;
  • не перевіряють, чи SFP-модуль звичайний або BiDi;
  • замовляють LC-LC Duplex, хоча з одного боку потрібен SC;
  • не враховують Singlemode або Multimode;
  • вибирають патч-корд тільки за довжиною;
  • не перевіряють порти обладнання перед покупкою.

Більшість помилок виникає тоді, коли покупець дивиться тільки на довжину патч-корда, але не перевіряє конструкцію Simplex/Duplex, тип роз’єму, полірування та сумісність з обладнанням.

Які товари купують разом із Simplex і Duplex патч-кордами

Для правильного підключення оптичної лінії разом із Simplex або Duplex патч-кордами часто замовляють:

Головне — щоб усі компоненти однієї лінії були сумісні між собою: кількість волокон, тип роз’єму, полірування, тип волокна та довжина кабелю.

FAQ

Що таке Simplex в оптичному патч-корді?

Simplex — це оптичний патч-корд з одним волокном. Зазвичай він має один конектор з кожного боку і використовується для підключень, де достатньо одного волокна.

Що таке Duplex в оптичному патч-корді?

Duplex — це оптичний патч-корд із двома волокнами. Його використовують там, де передача і прийом сигналу йдуть окремими волокнами.

Що краще: Simplex чи Duplex?

Не можна сказати, що один варіант завжди кращий. Simplex потрібен для підключень по одному волокну, наприклад GPON або BiDi. Duplex потрібен для обладнання, яке працює по двох волокнах TX/RX.

Що вибрати для GPON — Simplex чи Duplex?

Для GPON найчастіше використовують Simplex, зазвичай SC/APC Simplex на одномодовому волокні. Але перед покупкою потрібно перевірити порт обладнання та адаптер у боксі.

Що вибрати для SFP-модуля?

Якщо SFP-модуль звичайний і має два оптичні канали TX/RX, зазвичай потрібен Duplex. Якщо це BiDi/WDM SFP-модуль, який працює по одному волокну, потрібен Simplex.

Чи може LC-патч-корд бути Simplex?

Так. LC-патч-корд може бути як Simplex, так і Duplex. Усе залежить від того, скільки волокон потрібно для конкретного обладнання.

Чи може SC-патч-корд бути Duplex?

Так. SC-патч-корд також може бути Duplex, якщо він має два волокна та два SC-конектори з кожного боку.

Чи залежить UPC або APC від Simplex/Duplex?

Ні. UPC і APC — це тип полірування конектора, а Simplex і Duplex — це кількість волокон у патч-корді. Це різні параметри.

Чи залежить Singlemode або Multimode від Simplex/Duplex?

Ні. Патч-корд може бути Singlemode Simplex, Singlemode Duplex, Multimode Simplex або Multimode Duplex. Тип волокна потрібно підбирати під обладнання та відстань.

Чим Simplex/Duplex відрізняється від кількості волокон в оптичному кабелі?

Simplex і Duplex стосуються готових патч-кордів на 1 або 2 волокна. А оптичний кабель для прокладання лінії може мати 4, 8, 12, 24, 48 і більше волокон.

Корисні статті

Висновок

Simplex і Duplex — це конструкція оптичного патч-корда за кількістю волокон. Simplex має одне волокно, а Duplex — два волокна. Simplex частіше використовують у PON, GPON, FTTH, абонентських лініях і BiDi-рішеннях. Duplex частіше потрібен для SFP-модулів, медіаконвертерів і обладнання, де передача та прийом сигналу йдуть окремими волокнами.

Щоб правильно вибрати патч-корд, потрібно перевірити порти з обох сторін лінії, тип обладнання, кількість потрібних волокон, роз’єм SC або LC, полірування UPC/APC, тип волокна Singlemode/Multimode і довжину кабелю.

Не плутайте Simplex і Duplex із кількістю волокон в оптичному кабелі. Для готових патч-кордів зазвичай обирають 1 або 2 волокна, а для прокладання оптичних ліній можуть використовувати кабелі на 4, 8, 12, 24, 48 і більше волокон.
