Як вибрати патч-корд: Cat5e, Cat6, Cat6A, UTP чи FTP
Під час підключення роутера, комп'ютера, IP-камери, патч-панелі або іншого мережевого обладнання часто використовують патч-корд. На перший погляд це звичайний короткий мережевий кабель із конекторами RJ45 на кінцях. Але саме від правильного вибору патч-корду залежить стабільність інтернету, швидкість передачі даних і надійність роботи мережі.
Патч-корди відрізняються за категорією, типом екранування, довжиною, матеріалом провідника, оболонкою та якістю конекторів. Якщо вибрати невідповідний кабель, можуть виникати втрати сигналу, зниження швидкості, нестабільне підключення або проблеми з PoE-живленням.
У цій статті розглянемо, як вибрати патч-корд Cat5e, Cat6 або Cat6A, у чому різниця між UTP та FTP, який варіант краще для дому, офісу, відеоспостереження та серверної.
Що таке патч-корд
Патч-корд — це готовий мережевий кабель із встановленими конекторами RJ45. Його використовують для швидкого підключення мережевого обладнання без самостійного обтиску кабелю.
Патч-корди найчастіше застосовуються для підключення:
- комп'ютерів і ноутбуків до мережі;
- роутерів і мережевого обладнання;
- IP-камер відеоспостереження;
- патч-панелей;
- мережевих розеток RJ45;
- серверного та телекомунікаційного обладнання;
- Wi-Fi точок доступу.
На відміну від звичайної витої пари, патч-корд уже готовий до використання: його не потрібно додатково обтискати конекторами.
Де використовуються патч-корди
Патч-корди використовуються практично в кожній локальній мережі. Вони потрібні там, де необхідно швидко та надійно з'єднати мережеве обладнання між собою.
Найпоширеніші варіанти використання:
- підключення комп'ютера до інтернет-розетки;
- з'єднання роутера з мережевим обладнанням;
- комутація патч-панелей у серверній шафі;
- підключення IP-камер до мережі;
- з'єднання обладнання в офісі або серверній;
- підключення Smart TV, приставок, точок доступу та іншої техніки.
Для стаціонарної прокладки зазвичай використовують бухтову виту пару, а для коротких з'єднань між обладнанням — саме патч-корди.

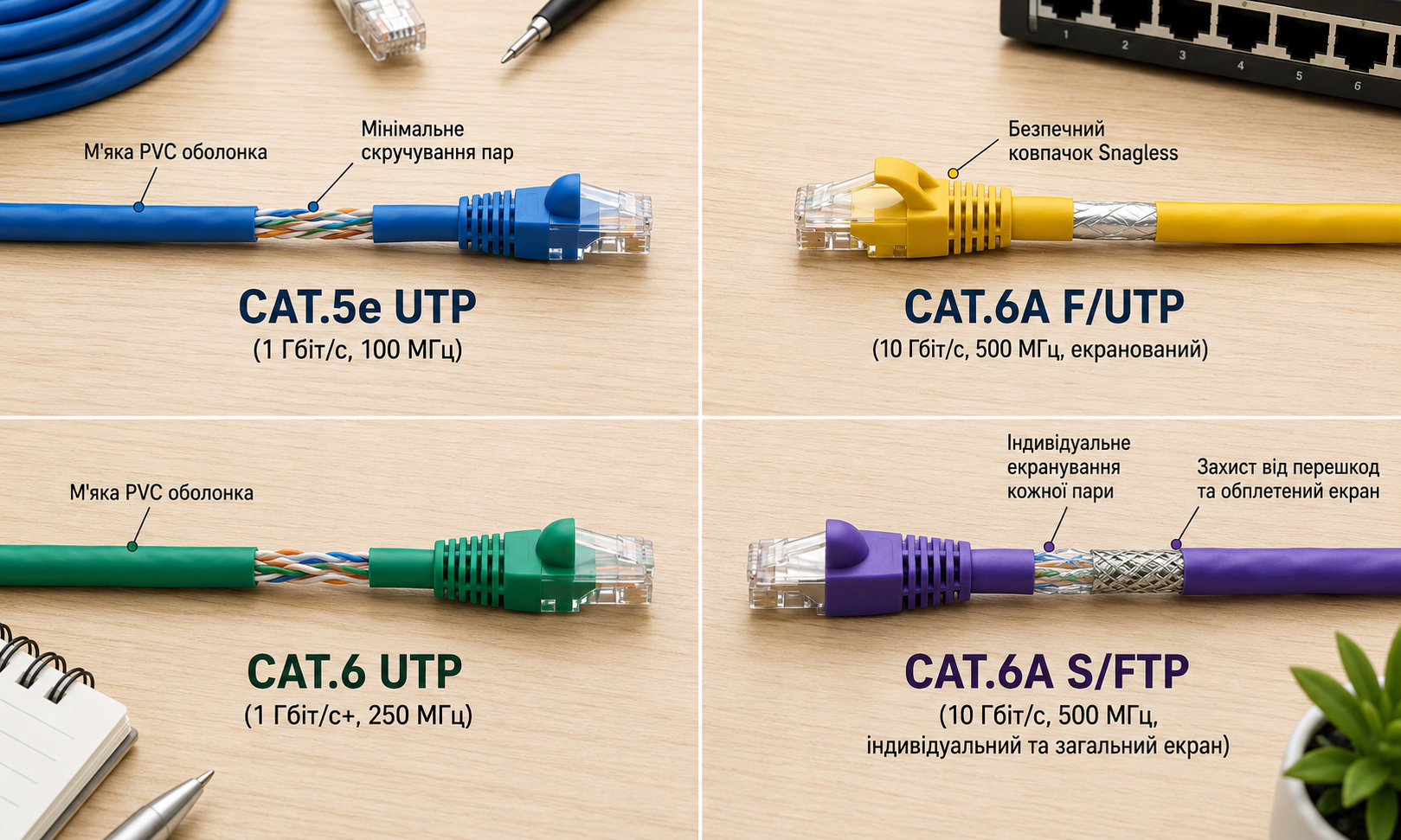

Cat5e, Cat6 чи Cat6A — який патч-корд вибрати
Один із головних параметрів патч-корду — його категорія. Вона впливає на швидкість передачі даних, пропускну здатність і запас стабільності мережі.
| Категорія | Де використовувати | Коли обирати |
|---|---|---|
| Cat5e | Домашній інтернет, офісні мережі, IP-камери | Для більшості стандартних підключень до 1 Гбіт/с |
| Cat6 | Офіси, серверні, відеоспостереження, мережі з запасом | Якщо потрібна краща стабільність і запас на майбутнє |
| Cat6A | Серверні, дата-центри, високонавантажені мережі | Для сучасної інфраструктури та максимальної продуктивності |
Для більшості домашніх і офісних задач достатньо патч-корду Cat5e. Якщо мережа будується з запасом або використовується сучасне обладнання, краще обирати Cat6. Для серверних, високонавантажених мереж і професійної інфраструктури доцільно використовувати Cat6A.
Детальніше про різницю між категоріями можна прочитати у статті чим відрізняється Cat5e від Cat6.
UTP чи FTP патч-корд
Патч-корди можуть бути неекранованими або екранованими. Найпоширеніші варіанти — UTP та FTP.
UTP патч-корд — це неекранований кабель. Він підходить для більшості домашніх і офісних мереж, якщо поруч немає силових кабелів або джерел електромагнітних перешкод.
FTP патч-корд має екранування, яке допомагає зменшити вплив перешкод. Його частіше використовують у серверних, технічних приміщеннях, на виробництві або там, де мережеві кабелі проходять поруч із силовими лініями.
| Тип патч-корду | Особливість | Де використовувати |
|---|---|---|
| UTP | Без екранування | Квартира, будинок, офіс, стандартні умови |
| FTP | Загальне екранування | Серверні, складні умови монтажу, поруч із силовими кабелями |
| STP/SFTP | Посилене екранування | Промислові об'єкти, обладнання з підвищеними вимогами до стабільності |
Якщо у вас звичайна домашня або офісна мережа, найчастіше достатньо UTP. Якщо кабель проходить поруч із силовими лініями або використовується в серверній, краще обрати FTP або інший екранований варіант.
Детальніше про різницю між цими типами можна прочитати у статті чим відрізняється UTP від FTP.
Мідний чи CCA патч-корд
Ще один важливий параметр — матеріал провідника. Якісний патч-корд повинен забезпечувати стабільний контакт, мінімальні втрати сигналу та надійну роботу обладнання.
Мідний патч-корд має кращу електропровідність, менші втрати сигналу та краще підходить для відповідальних мереж, PoE, відеоспостереження та офісної інфраструктури.
CCA — це біметалевий провідник з алюмінієвою основою та тонким мідним покриттям. Такий варіант дешевший, але має більший опір і гірше підходить для мереж із навантаженням.
Мідний патч-корд краще обирати для:
- гігабітного інтернету;
- офісних мереж;
- IP-камер;
- PoE-підключень;
- серверних;
- мереж, які повинні працювати стабільно без збоїв.
Детальніше про різницю між міддю та біметалом можна прочитати у статті мідний кабель чи біметалевий CCA.
Яку довжину патч-корду вибрати
Довжина патч-корду підбирається залежно від відстані між обладнанням. Важливо не брати занадто короткий кабель, щоб не створювати натяг, але й не використовувати надмірно довгий патч-корд без потреби.
Найпоширеніші довжини патч-кордів:
- 0.25–0.5 м — для комутації в серверній шафі або патч-панелі;
- 1 м — для коротких підключень між обладнанням;
- 2–3 м — для підключення робочого місця;
- 5 м і більше — для підключення обладнання на більшій відстані.
Для акуратної комутації в серверній або телекомунікаційній шафі краще використовувати короткі патч-корди, щоб не створювати зайвого скупчення кабелів.
LSZH чи PVC оболонка патч-корду
Оболонка патч-корду також має значення. Найчастіше зустрічаються варіанти PVC та LSZH.
PVC — поширена та доступна оболонка, яка підходить для більшості домашніх і простих офісних підключень.
LSZH — оболонка зі зниженим димоутворенням і без вмісту галогенів. Її рекомендують для офісів, серверних, навчальних закладів, медичних установ та інших приміщень із підвищеними вимогами до пожежної безпеки.
Для домашньої мережі часто достатньо PVC. Для комерційних об'єктів, серверних і місць із великою кількістю людей краще обирати LSZH.
Детальніше про оболонки можна прочитати у статті LSZH чи PVC: який кабель вибрати.
Патч-корд для роутера
Для підключення роутера найчастіше достатньо патч-корду Cat5e або Cat6 UTP. Якщо у вас звичайний домашній інтернет, Cat5e зазвичай буде достатньо.
Якщо використовується гігабітний інтернет, сучасний роутер або потрібно зробити запас на майбутнє, краще обрати патч-корд Cat6.
Для підключення роутера важливо, щоб патч-корд був якісно обтиснутий і мав надійні конектори RJ45.
Патч-корд для відеоспостереження
Для IP-камер відеоспостереження можна використовувати патч-корди Cat5e або Cat6. Якщо камера працює через PoE, краще обирати якісний мідний патч-корд.
Для стандартних камер часто достатньо Cat5e. Для більш складних систем, офісів або об'єктів із великою кількістю обладнання краще використовувати Cat6.
Якщо кабель проходить поруч із силовими лініями або є ризик перешкод, варто розглянути FTP патч-корд.
Детальніше про вибір кабелю для камер можна прочитати у статті який кабель вибрати для відеоспостереження.
Патч-корд для PoE
Для PoE-підключень патч-корд повинен стабільно передавати не лише дані, а й живлення. Тому особливо важливо звертати увагу на матеріал провідника, якість конекторів і категорію кабелю.
Для PoE рекомендується використовувати:
- мідний патч-корд;
- категорію Cat5e або Cat6;
- якісні конектори RJ45;
- надійний заводський або професійний обтиск;
- відповідну довжину без зайвого запасу.
Для IP-камер, точок доступу та іншого PoE-обладнання краще не використовувати дешеві CCA патч-корди, особливо якщо обладнання працює цілодобово.
Детальніше про вибір кабелю для PoE можна прочитати у статті який кабель вибрати для PoE.
Патч-корд для серверної
У серверних і телекомунікаційних шафах патч-корди використовуються для комутації патч-панелей, комутаторів, серверів та іншого обладнання.
Для серверної важливо враховувати:
- категорію патч-корду;
- довжину кабелю;
- зручність укладання;
- тип екранування;
- якість конекторів;
- маркування та організацію кабелів.
Для акуратної комутації краще використовувати патч-корди відповідної довжини, щоб не створювати зайвий безлад у шафі. Для сучасних серверних часто обирають Cat6 або Cat6A.
Типові помилки при виборі патч-корду
- вибір найдешевшого патч-корду без урахування якості;
- використання CCA для PoE або відповідальних мереж;
- неправильний вибір категорії кабелю;
- купівля занадто довгого або занадто короткого патч-корду;
- використання UTP там, де потрібен FTP;
- ігнорування типу оболонки;
- застосування неякісних конекторів;
- відсутність перевірки кабелю після підключення.
Які товари використовуються разом із патч-кордами
Під час побудови локальної мережі разом із патч-кордами часто використовуються:
- патч-корди;
- вита пара;
- конектори RJ45;
- патч-панелі;
- мережеві модулі RJ45;
- інтернет-розетки RJ45;
- обжимні інструменти.
Правильно підібрані комплектуючі допомагають створити стабільну, акуратну та зручну в обслуговуванні мережу.
FAQ
Який патч-корд вибрати для інтернету?
Для більшості домашніх підключень достатньо патч-корду Cat5e UTP. Якщо потрібен запас стабільності або використовується сучасне обладнання, краще обрати Cat6.
Чим відрізняється Cat5e від Cat6 патч-корду?
Cat6 має кращі характеристики, менший вплив перешкод і більший запас продуктивності. Cat5e підходить для більшості стандартних гігабітних підключень.
UTP чи FTP патч-корд — що краще?
UTP підходить для стандартних умов. FTP краще використовувати там, де є електромагнітні перешкоди або кабель проходить поруч із силовими лініями.
Який патч-корд потрібен для PoE?
Для PoE краще використовувати мідний патч-корд Cat5e або Cat6 з якісними конекторами RJ45.
Яку довжину патч-корду вибрати?
Довжина залежить від відстані між обладнанням. Для серверної часто використовують 0.25–1 м, для робочого місця — 2–3 м, для більшої відстані — 5 м і більше.
Корисні категорії
Корисні статті
- Чим відрізняється Cat5e від Cat6
- Чим відрізняється UTP від FTP
- Мідний кабель чи біметалевий CCA
- Який кабель вибрати для PoE
- Як вибрати конектор RJ45
Висновок
Щоб правильно вибрати патч-корд, потрібно враховувати категорію кабелю, тип екранування, матеріал провідника, довжину, оболонку та умови використання.
Для більшості домашніх підключень достатньо Cat5e UTP. Для офісів, відеоспостереження, PoE та мереж із запасом на майбутнє краще обирати Cat6 або Cat6A. Якщо поруч є силові кабелі або джерела перешкод, варто використовувати FTP патч-корд.
