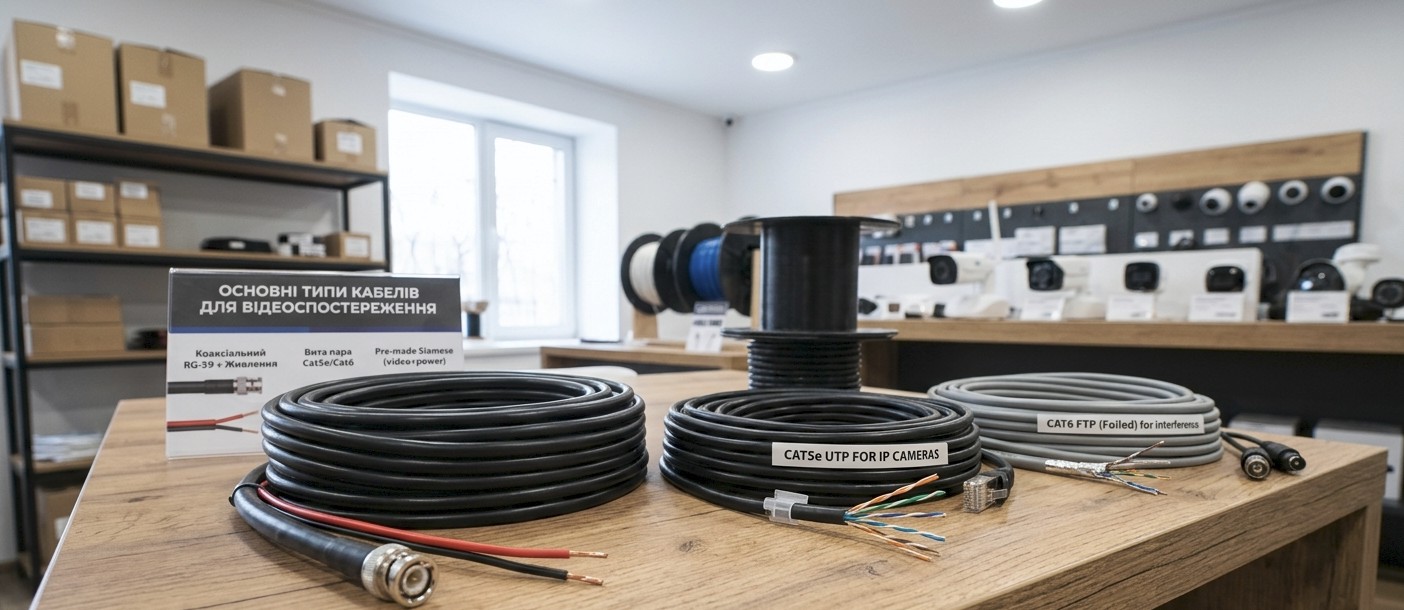

Який кабель вибрати для відеоспостереження — UTP, FTP, Cat5e чи Cat6

Який кабель вибрати для відеоспостереження — UTP, FTP, Cat5e чи Cat6

Під час монтажу системи відеоспостереження одним із найважливіших питань є правильний вибір кабелю. Саме від нього залежить стабільність роботи камер, якість передачі відео та надійність усієї системи.

Сьогодні для IP-камер найчастіше використовують кабель типу вита пара. Але який варіант обрати: UTP чи FTP? Cat5e чи Cat6? Чи потрібен дорожчий кабель для PoE камер?

У цій статті розглянемо основні відмінності, технічні нюанси та допоможемо обрати оптимальний варіант для вашого об'єкта.

Який кабель використовується для камер відеоспостереження

Для сучасних IP-камер переважно використовується Ethernet кабель категорії Cat5e або Cat6.

Такий кабель дозволяє:

  • передавати цифровий відеосигнал високої роздільної здатності без затримок;
  • забезпечувати одночасне живлення камер через технологію PoE;
  • підключати камери до мережевих комутаторів (світчів) та відеореєстраторів (NVR);
  • створювати масштабовані системи відеоспостереження будь-якої складності.

Для більшості стандартних об'єктів достатньо кабелю Cat5e, але в окремих випадках доцільніше використовувати Cat6. Нижче ми детально розберемо кожен критерій вибору.

Коаксіальний кабель чи вита пара для відеоспостереження

Для систем відеоспостереження використовуються два основні типи кабелю: коаксіальний кабель та вита пара.

Коаксіальний кабель найчастіше застосовується в аналогових або форматних системах відеоспостереження:

  • AHD;
  • HD-TVI;
  • HD-CVI;
  • традиційних CCTV системах.

Найпоширенішим варіантом є кабель RG59, який забезпечує стабільну передачу відеосигналу на значні відстані та часто використовується під час модернізації існуючих аналогових систем відеоспостереження.

Для сучасних цифрових IP-камер переважно використовується вита пара категорії Cat5e або Cat6.

Основні переваги витої пари:

  • передача даних і живлення одним кабелем через PoE (не потрібно тягнути окремий силовий дріт до кожної камери);
  • простіший і швидший монтаж завдяки конекторам RJ45;
  • легке масштабування та інтеграція в існуючу локальну мережу будівлі;
  • повна сумісність із сучасним мережевим обладнанням.

Якщо ви будуєте нову систему відеоспостереження з нуля, у 95% випадків рекомендується використовувати саме виту пару. Коаксіальний кабель доцільно застосовувати переважно для обслуговування старих аналогових камер або модернізації вже існуючої кабельної інфраструктури.

Що краще для камер — UTP чи FTP

Одне з найпоширеніших питань під час планування мережі — вибір типу екранування кабелю.

UTP (Unshielded Twisted Pair) — неекранована вита пара. Провідники захищені лише власною пластиковою оболонкою.

FTP (Foiled Twisted Pair) — екранована вита пара. Має загальний захисний екран з фольги під зовнішньою оболонкою для захисту від зовнішніх електромагнітних перешкод.

Коли варто обрати UTP:

  • кабель прокладається повністю всередині приміщення;
  • у кабельних лотках або штробах поруч немає силових ліній 220В/380В;
  • невелика домашня або офісна система на кілька камер;
  • стандартні умови експлуатації без промислового обладнання поруч.

Коли рекомендується використовувати FTP:

  • слабкострумовий кабель проходить паралельно із силовими лініями електропередач;
  • монтаж виконується на виробництві, складах, поруч із електродвигунами чи трансформаторами;
  • лінія прокладається по вулиці (наприклад, по фасаду будівлі чи між стовпами), де є ризик наведення імпульсних перешкод.

Важливе застереження експерта: Екран кабелю FTP ефективно працює лише за наявності правильного заземлення! Для монтажу такої лінії необхідно використовувати спеціальні екрановані конектори з металевим корпусом та підключати їх до заземленого мережевого обладнання (комутаторів або патч-панелей). Без заземлення фольга FTP-кабелю перетвориться на антену, яка навпаки збиратиме всі радіоперешкоди, погіршуючи якість сигналу.

Детальніше про це можна прочитати у статті чим відрізняється UTP від FTP.

💡 Бажаєте захистити сигнал від перешкод? Перегляньте наш асортимент та оберіть надійний кабель вита пара FTP для вашого об'єкта.

Cat5e чи Cat6 для відеоспостереження

Категорія визначає смугу пропускання частот та максимальну швидкість передачі даних у мережі.

Cat5e забезпечує швидкість до 1 Гбіт/с на відстані до 100 метрів. Цього з величезним запасом вистачає для більшості сучасних IP-камер (навіть із роздільною здатністю 4K або 8K, які в середньому споживають від 4 до 15 Мбіт/с).

Cat6 підтримує швидкість до 10 Гбіт/с. Він має товстіші мідні жили та розділювач (хрестовину) всередині, що мінімізує внутрішні перехресні перешкоди між парами.

Коли достатньо Cat5e:

  • у стандартних домашніх, офісних та комерційних системах відеоспостереження;
  • для підключення стандартних IP-камер (2 Мп, 4 Мп, 8 Мп);
  • якщо бюджет на кабельну продукцію обмежений.

Коли варто інвестувати в Cat6:

  • на великих об'єктах із сотнями камер, де траси сходяться в один потужній магістральний вузол;
  • якщо планується майбутня модернізація мережі під мультигігабітні швидкості;
  • для мінімізації падіння напруги на максимальних дистанціях завдяки більшому перерізу жили.

Детальніше про відмінності можна дізнатися у статті чим відрізняється Cat5e від Cat6.

Який кабель вибрати для PoE камер

Технологія PoE (Power over Ethernet) дозволяє передавати живлення та цифрові дані по одному кабелю вита пара. Оскільки по тонких жилах протікає струм, до фізичних властивостей провідника висуваються суворі вимоги.

Головне правило для PoE — купуйте лише 100% мідний кабель (Cu).

На ринку часто зустрічається дешевий біметалевий кабель (CCA — алюміній, покритий міддю). Використовувати його для PoE категорично заборонено! Алюміній має значно вищий опір, ніж мідь. Через це кабель буде сильно грітися, відбуватиметься критичне падіння напруги, а камери на довгих дистанціях будуть постійно перезавантажуватися або взагалі не увімкнуться.

Для більшості PoE камер підходить якісний мідний кабель Cat5e. Однак для потужних поворотних PTZ-камер із потужним ІЧ-підсвічуванням чи обігрівом, а також для довгих кабельних трас рекомендується використовувати якісний мідний FTP кабель або Cat6, де переріз жили більший, що гарантує стабільну передачу живлення без втрат.

🛒 Шукаєте кабель для безперебійної роботи камер із PoE? Переходьте до каталогу та замовляйте мідну виту пару (Cu) з гарантією якості.

На яку відстань можна прокладати кабель

Для стандартних Ethernet мереж максимальна рекомендована довжина одного кабельного сегмента (від комутатора до камери) становить 100 метрів. Це обмеження діє як для категорії Cat5e, так і для Cat6.

Якщо довжина траси перевищує 100 метрів, для збереження сигналу використовують:

  • проміжні PoE-повторювачі (репітери) або додаткові комутатори;
  • спеціалізовані PoE-світчі з режимом "Extend" (дозволяють виносити камери до 250 метрів за рахунок зниження швидкості порту до 10 Мбіт/с, чого цілком достатньо для потоку з однієї камери);
  • оптоволоконний кабель у парі з медіаконвертерами або SFP-модулями для магістралей на сотні метрів чи кілометри.

Для побудови масштабних систем відеоспостереження на великих територіях професіонали завжди використовують якісні SFP модулі.

Вуличний монтаж відеоспостереження: особливості вибору оболонки

При виборі кабелю для зовнішнього відеоспостереження ключове значення має не лише наявність екрана, а матеріал його зовнішньої ізоляції:

  • PVC (ПВХ, зазвичай сірого кольору) — призначений виключно для внутрішніх робіт. Під впливом ультрафіолету та низьких температур на вулиці така оболонка розтріскається вже за 1–2 роки, всередину потрапить волога, і кабель вийде з ладу.
  • PE (Поліетилен, зазвичай чорного кольору) — спеціальний кабель для зовнішнього монтажу. Він стійкий до сонячного випромінювання, вологи, сильних морозів та літньої спеки.
  • LSZH (Low Smoke Zero Halogen) — вогнестійкий кабель без галогенів, який при горінні не виділяє токсичного диму. Використовується всередині громадських та житлових приміщень із підвищеними вимогами до пожежної безпеки.

Які комплектуючі потрібні для монтажу

Крім самого кабелю, для якісного налаштування та побудови надійної системи відеоспостереження вам знадобляться:

Щоб правильно виконати всі етапи підключення самостійно, рекомендуємо ознайомитися з нашою покроковою інструкцією у статті як обжати кабель RJ45.

Типові помилки при виборі кабелю

Заощаджуючи на дрібницях під час купівлі кабельної продукції, можна отримати нестабільну систему, яка потребуватиме повної перебудови вже за кілька місяців. Ось головні помилки:

  • Купівля дешевого біметалу (CCA) замість міді для ліній із PoE — камери будуть регулярно вимикатися або втрачати лінк через просадки живлення.
  • Використання внутрішнього кабелю (ПВХ) на вулиці — руйнування оболонки сонцем і водою призведе до короткого замикання та вигорання портів світча.
  • Прокладання UTP безпосередньо поруч із силовими кабелями — електромагнітні наведення від ліній 220В створять сильні завади на відео.
  • Монтаж FTP без заземлення — відсутність заземлення перетворює фольгований екран на джерело додаткового шуму в мережі.
  • Економія на конекторах — неякісний обжим призводить до окислення контактів та втрати пакетів даних.

Часті питання (FAQ)

Який кабель потрібен для цифрової IP камери?

Для сучасних IP-камер найкращим вибором є мідний мережевий кабель вита пара категорії Cat5e або Cat6.

Чи достатньо категорії Cat5e для відеоспостереження 4K?

Так, повністю достатньо. Смуга пропускання Cat5e становить до 1 Гбіт/с, тоді як навіть 4K камера в максимальній якості потребує не більше 15-20 Мбіт/с потоку даних.

Який кабель вибрати для відеоспостереження на вулиці: FTP чи UTP?

Для вулиці головне — вибирати кабель у чорній поліетиленовій оболонці (PE). Якщо кабель буде йти поруч із силовими дротами, беріть FTP (з обов'язковим заземленням), в інших випадках підійде вуличний UTP PE.

Яка максимальна довжина кабелю вита пара від комутатора до камери?

Згідно зі стандартами, максимальна довжина Ethernet-сегмента становить 100 метрів. Для більших відстаней потрібні повторювачі, оптичні лінії або комутатори з режимом великої дальності (Extend).

Чи обов'язково купувати мідний кабель для PoE камер?

Так, обов'язково. Використовуйте лише 100% мідь (Cu). Алюмінієво-мідні кабелі (CCA) мають високий опір, що призводить до падіння напруги та сильного нагрівання кабелю.

Корисні категорії для швидкого переходу:

Рекомендовані експертні статті:

Висновок

Для більшості стандартних систем відеоспостереження оптимальним вибором за співвідношенням ціни та якості буде 100% мідний кабель Cat5e UTP (для приміщень) або Cat5e UTP PE (для вулиці). Якщо ж монтаж проводиться на промислових об'єктах чи поблизу джерел потужних електромагнітних завад, варто зупинити вибір на екранованій витій парі FTP із обов'язковим заземленням обладнання.

Правильно підібраний кабель забезпечить стабільну роботу камер без зависань, високу швидкість передачі відеопотоку та довговічність усієї системи безпеки на довгі роки.
