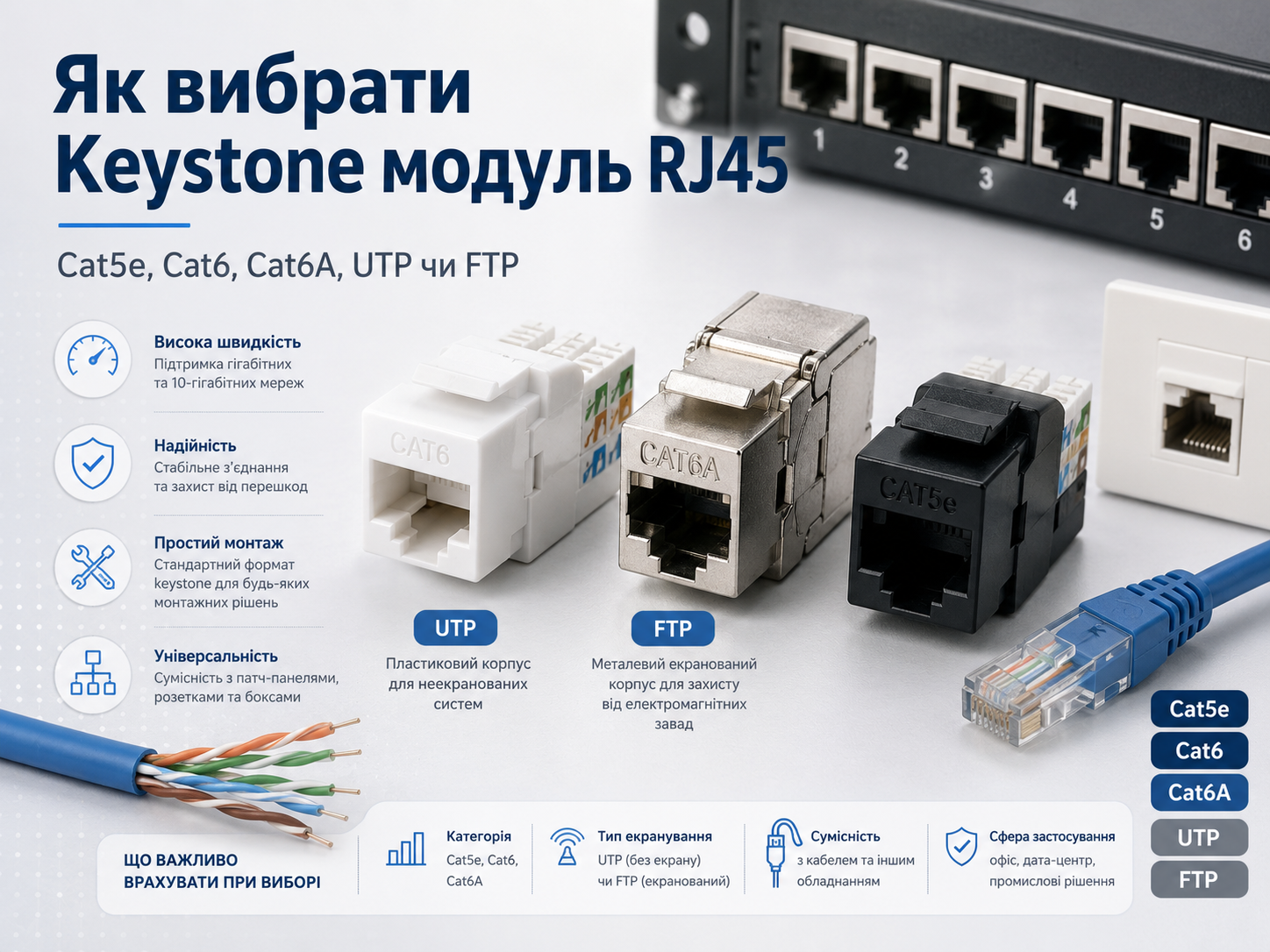

Як вибрати Keystone модуль RJ45: Cat5e, Cat6, Cat6A, UTP чи FTP
Як вибрати Keystone модуль RJ45: Cat5e, Cat6, Cat6A, UTP чи FTP

Під час монтажу локальної мережі важливо правильно підібрати не лише виту пару, конектори RJ45 або патч-корди, а й мережеві модулі RJ45. Саме Keystone модуль часто використовується в інтернет-розетках, патч-панелях, комутаційних шафах та структурованих кабельних системах.

На перший погляд усі Keystone модулі RJ45 схожі між собою, але вони відрізняються за категорією, типом екранування, способом монтажу, сумісністю з кабелем та умовами використання. Якщо вибрати невідповідний модуль, можна отримати поганий контакт, втрати сигналу, нестабільну роботу мережі або проблеми з PoE-живленням.

У цій статті розглянемо, як вибрати Keystone модуль RJ45 для кабелю Cat5e, Cat6 або Cat6A, у чому різниця між UTP та FTP модулями, де вони використовуються та яких помилок краще уникати під час монтажу.

Що таке Keystone модуль RJ45

Keystone модуль RJ45 — це змінний мережевий модуль, який використовується для підключення витої пари до інтернет-розетки, патч-панелі або іншого монтажного обладнання. З одного боку до модуля підключається кабель, а з іншого боку знаходиться стандартний роз’єм RJ45 для підключення патч-корду.

Такі модулі часто називають:

  • Keystone RJ45;
  • мережевий модуль RJ45;
  • інтернет-модуль RJ45;
  • модуль для розетки RJ45;
  • модуль для патч-панелі;
  • вставка RJ45.

У каталозі Net-Server можна підібрати мережеві модулі RJ45 для різних типів кабелю та умов монтажу.

Де використовуються Keystone модулі

Keystone модулі використовуються там, де потрібно зробити акуратне та надійне стаціонарне підключення мережевого кабелю.

Найчастіше вони застосовуються для:

  • монтажу інтернет-розеток RJ45;
  • підключення робочих місць в офісі;
  • комутації кабельних ліній у патч-панелях;
  • монтажу мережі в будинку або квартирі;
  • побудови структурованих кабельних систем;
  • підключення IP-камер, точок доступу та іншого мережевого обладнання;
  • організації мережі в серверних і телекомунікаційних шафах.

Якщо кабель прокладається стаціонарно в стіні, коробі або кабель-каналі, його зазвичай підключають саме до Keystone модуля або розетки, а не напряму через звичайний конектор RJ45.

Чим Keystone модуль відрізняється від звичайного RJ45 конектора

Звичайний конектор RJ45 обтискається безпосередньо на кінець кабелю. Його часто використовують для створення патч-кордів або швидкого підключення обладнання.

Keystone модуль працює інакше. Кабель заводиться в модуль і фіксується всередині за допомогою IDC-контактів, самозатискного механізму або спеціального інструменту. Після цього з лицьового боку модуля залишається акуратний порт RJ45.

Елемент Де використовується Особливість
RJ45 конектор На кінці кабелю або патч-корду Обтискається безпосередньо на кабель
Keystone модуль RJ45 У розетках, патч-панелях, монтажних рамках Створює стаціонарну точку підключення

Для стаціонарної мережі Keystone модулі зазвичай зручніші, акуратніші та надійніші в обслуговуванні.

Cat5e, Cat6 чи Cat6A — який Keystone модуль вибрати

Категорія Keystone модуля повинна відповідати категорії кабелю та вимогам мережі. Якщо використовується кабель Cat6, краще обирати модуль Cat6. Якщо прокладається Cat6A, потрібно використовувати модуль Cat6A, щоб не обмежувати характеристики кабельної лінії.

Категорія модуля Для якого кабелю Де використовувати
Cat5e Cat5e Домашній інтернет, офісні мережі, стандартні гігабітні підключення
Cat6 Cat6 Офіси, IP-камери, PoE, мережі із запасом на майбутнє
Cat6A Cat6A Серверні, високонавантажені мережі, сучасна кабельна інфраструктура

Важливо: модуль нижчої категорії може обмежити можливості кабелю. Наприклад, якщо встановити модуль Cat5e на кабель Cat6A, лінія може не відповідати очікуваним характеристикам.

Детальніше про різницю між категоріями можна прочитати у статті чим відрізняється Cat5e від Cat6.

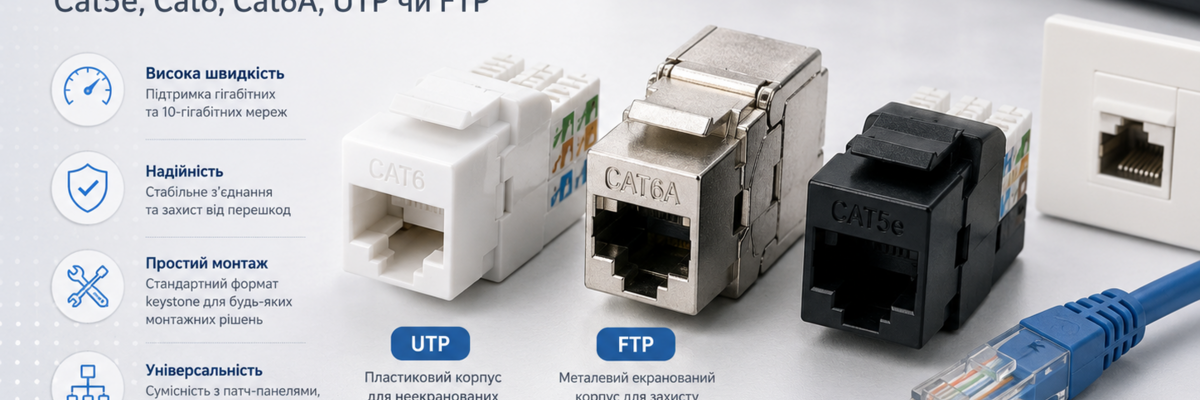

UTP чи FTP Keystone модуль

Один із найважливіших параметрів при виборі Keystone модуля — тип екранування.

UTP Keystone модуль використовується з неекранованою витою парою. Це найпоширеніший варіант для квартир, будинків, невеликих офісів та стандартних мережевих підключень.

FTP або STP Keystone модуль використовується з екранованим кабелем. Такий модуль має металевий корпус або елементи для контакту з екраном кабелю, що допомагає зменшити вплив електромагнітних перешкод.

Тип модуля Для якого кабелю Коли обирати
UTP Неекранована вита пара Квартира, будинок, офіс, стандартні умови монтажу
FTP Екранована вита пара Серверні, технічні приміщення, прокладання поруч із силовими кабелями
STP Екранований кабель із додатковим захистом Промислові об’єкти та мережі з підвищеними вимогами до захисту від перешкод

Якщо у вас екранований кабель FTP, бажано використовувати саме екранований Keystone модуль. Якщо поставити UTP модуль на FTP кабель, екранування може працювати неправильно або взагалі не виконувати свою функцію.

Детальніше про різницю між UTP та FTP можна прочитати у статті чим відрізняється UTP від FTP.

Keystone модуль для інтернет-розетки

Для монтажу інтернет-розетки RJ45 найчастіше використовують Keystone модуль відповідної категорії. Кабель заводиться в модуль, а сам модуль встановлюється в розетку або монтажну рамку.

Для домашнього інтернету зазвичай достатньо:

  • Keystone модуля Cat5e UTP — для стандартних гігабітних підключень;
  • Keystone модуля Cat6 UTP — якщо потрібен запас стабільності;
  • FTP модуля — якщо використовується екранований кабель.

Для акуратного монтажу можна використовувати інтернет-розетки RJ45 разом із відповідними мережевими модулями.

Keystone модуль для патч-панелі

У серверних і телекомунікаційних шафах Keystone модулі часто використовуються разом із патч-панелями. Це зручне рішення, тому що кожну кабельну лінію можна окремо підключити, замінити або обслуговувати.

Keystone патч-панелі дозволяють:

  • акуратно організувати кабельні лінії;
  • швидко замінювати окремі модулі;
  • використовувати різні типи модулів в одній панелі;
  • зручніше обслуговувати мережу;
  • зменшити ризик помилок під час комутації.

Для таких задач використовують патч-панелі, мережеві модулі RJ45 та патч-корди відповідної категорії.

Keystone модуль для PoE

Для PoE важливо, щоб усі елементи лінії були якісними: кабель, модуль, конектори та патч-корди. Через PoE передаються не лише дані, а й живлення, тому поганий контакт у модулі може призвести до втрат напруги, нагрівання або нестабільної роботи обладнання.

Для PoE рекомендується:

  • використовувати мідну виту пару;
  • обирати модуль відповідної категорії Cat5e, Cat6 або Cat6A;
  • не використовувати дешеві неякісні модулі для відповідальних ліній;
  • правильно підключати жили за схемою T568A або T568B;
  • перевіряти готову лінію тестером.

Детальніше про вибір кабелю для PoE можна прочитати у статті який кабель вибрати для PoE.

Keystone модуль для відеоспостереження

Для IP-камер відеоспостереження Keystone модулі використовують у розетках, монтажних коробках, патч-панелях або телекомунікаційних шафах. Вони допомагають зробити підключення акуратним і зручним для обслуговування.

Для відеоспостереження краще використовувати:

  • мідний кабель Cat5e або Cat6;
  • модуль відповідної категорії;
  • FTP модуль, якщо використовується екранований кабель;
  • якісні патч-корди для підключення обладнання;
  • перевірку лінії після монтажу.

Якщо камера живиться через PoE, якість підключення в модулі особливо важлива.

Детальніше про кабель для камер можна прочитати у статті який кабель вибрати для відеоспостереження.

На що звернути увагу при виборі Keystone модуля

Перед покупкою Keystone модуля RJ45 варто врахувати кілька важливих параметрів.

  • Категорія — Cat5e, Cat6 або Cat6A повинна відповідати кабелю та вимогам мережі.
  • Тип екранування — для UTP кабелю обирають UTP модуль, для FTP або STP кабелю — екранований модуль.
  • Спосіб монтажу — модуль може бути під інструмент або самозатискний.
  • Сумісність із кабелем — важливо враховувати діаметр жили та тип провідника.
  • Якість контактів — від цього залежить стабільність з’єднання.
  • Умови використання — дім, офіс, серверна, відеоспостереження або PoE.

Якщо використовується кабель Cat6 або Cat6A з товстішою жилою, потрібно переконатися, що модуль підтримує відповідний діаметр провідника.

Самозатискний Keystone модуль чи під інструмент

Keystone модулі можуть відрізнятися способом монтажу.

Модулі під інструмент підключаються за допомогою спеціального інструменту для забивання жил. Це класичний варіант, який часто використовується монтажниками.

Самозатискні Keystone модулі дозволяють підключати кабель без спеціального ударного інструменту. Вони зручні для швидкого монтажу, сервісних робіт або невеликої кількості підключень.

Тип модуля Переваги Коли обирати
Під інструмент Надійний класичний монтаж Для професійного монтажу та великої кількості ліній
Самозатискний Швидкий монтаж без спеціального інструменту Для зручного підключення, ремонту або невеликих об’єктів

Для професійного монтажу великої мережі зручно мати якісні обжимні інструменти та інструменти для підключення модулів.

Типові помилки при виборі та монтажі Keystone модулів

  • вибір модуля нижчої категорії, ніж кабель;
  • використання UTP модуля з екранованим FTP кабелем;
  • неправильна схема підключення T568A або T568B;
  • погано заведені жили в IDC-контакти;
  • відсутність перевірки лінії після монтажу;
  • використання неякісних модулів для PoE;
  • ігнорування діаметра жили кабелю;
  • змішування різних категорій без розуміння обмежень.

Найчастіше проблеми з мережею виникають не через сам кабель, а через неправильний монтаж або невідповідні комплектуючі.

Які товари використовуються разом із Keystone модулями

Для повноцінного монтажу мережі разом із Keystone модулями часто використовують:

Правильно підібрані комплектуючі допомагають створити стабільну, акуратну та зручну в обслуговуванні мережу.

FAQ

Що таке Keystone модуль RJ45?

Keystone модуль RJ45 — це мережевий модуль для підключення витої пари в розетках, патч-панелях та інших монтажних рішеннях.

Який Keystone модуль вибрати для Cat6?

Для кабелю Cat6 краще використовувати Keystone модуль Cat6. Якщо кабель екранований, потрібно обирати FTP або STP модуль.

Чи можна використовувати Cat5e модуль для Cat6 кабелю?

Фізично це іноді можливо, але не рекомендується. Модуль Cat5e може обмежити характеристики кабелю Cat6.

UTP чи FTP Keystone модуль — що краще?

UTP підходить для неекранованого кабелю та стандартних умов. FTP краще використовувати з екранованим кабелем або там, де є електромагнітні перешкоди.

Чи потрібен Keystone модуль для PoE?

Для PoE можна використовувати Keystone модуль, але він повинен бути якісним, відповідної категорії та правильно підключеним.

Що краще — самозатискний модуль чи під інструмент?

Самозатискний модуль зручніший для швидкого монтажу, а модуль під інструмент часто використовують для професійного монтажу великої кількості ліній.

Корисні категорії

Корисні статті

Висновок

Щоб правильно вибрати Keystone модуль RJ45, потрібно враховувати категорію кабелю, тип екранування, спосіб монтажу, діаметр жили та умови використання мережі.

Для домашнього інтернету зазвичай достатньо Keystone модуля Cat5e або Cat6 UTP. Для офісів, серверних, PoE, відеоспостереження та екранованих кабельних ліній краще обирати модулі відповідної категорії та типу екранування.
