Як обжати кабель RJ45 — схема обтиску витої пари

При монтажі локальної мережі часто виникає необхідність самостійно обжати Ethernet кабель. Для цього використовуються конектори RJ45, спеціальні обжимні інструменти та кабель типу вита пара.

У цій статті розглянемо:

  • що таке RJ45;
  • які інструменти потрібні для обтиску;
  • схеми обтиску 568A та 568B;
  • як правильно обжати кабель;
  • типові помилки під час монтажу.

Що таке RJ45

RJ45 — це стандартний мережевий конектор, який використовується для підключення комп'ютерів, роутерів, комутаторів, камер відеоспостереження та іншого мережевого обладнання.

Найчастіше RJ45 використовується разом із кабелем типу «вита пара» категорій Cat5e або Cat6.

Якщо ви ще не визначилися з категорією кабелю, рекомендуємо прочитати статтю чим відрізняється Cat5e від Cat6.

Які інструменти потрібні для обтиску RJ45

Для якісного монтажу знадобляться:

Для монтажу структурованих кабельних систем також часто використовують патч-панелі, інтернет розетки RJ-45 та мережеві модулі RJ45.

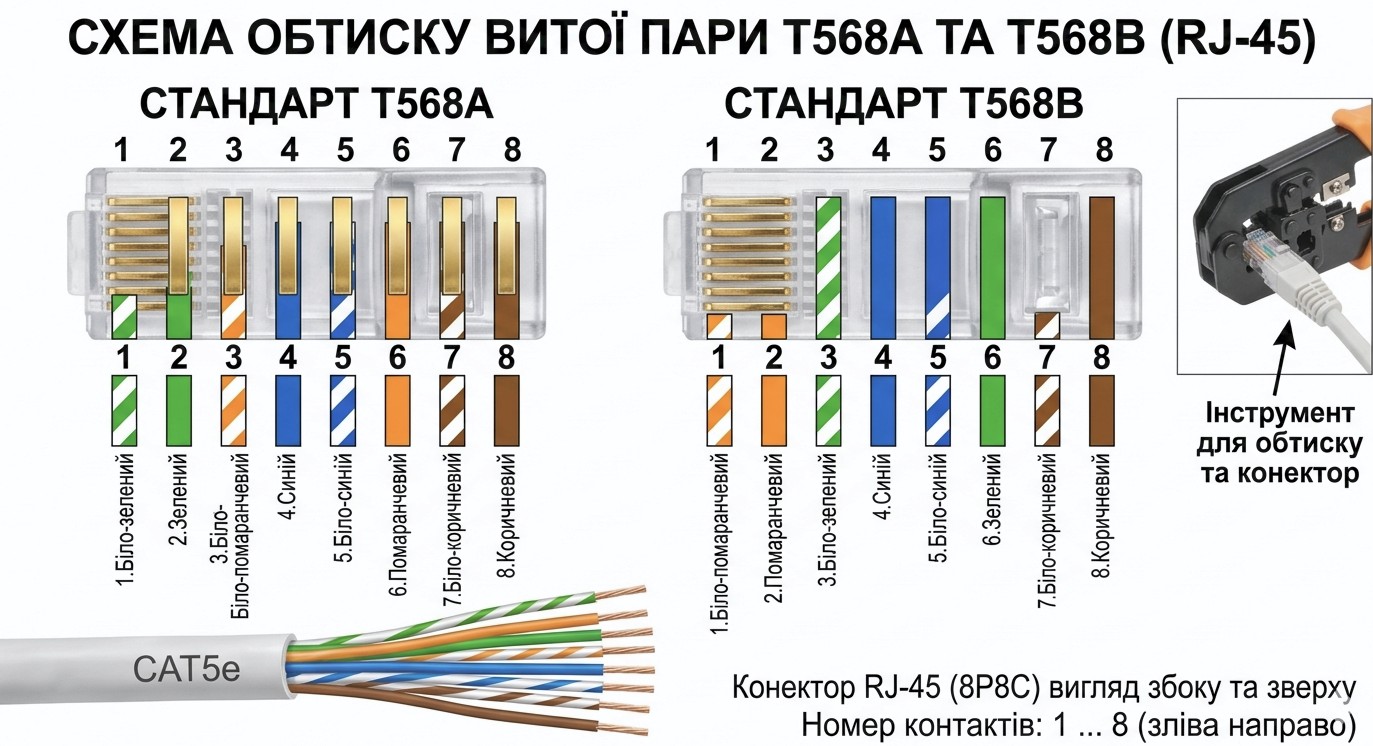

Схема обтиску RJ45 за стандартом 568B

Сьогодні найчастіше використовується схема T568B.

Порядок жил зліва направо:

  1. Біло-помаранчевий
  2. Помаранчевий
  3. Біло-зелений
  4. Синій
  5. Біло-синій
  6. Зелений
  7. Біло-коричневий
  8. Коричневий

Саме ця схема використовується в більшості сучасних локальних мереж.

Схема обтиску RJ45 за стандартом 568A

Стандарт T568A також використовується, але значно рідше.

Порядок жил зліва направо:

  1. Біло-зелений
  2. Зелений
  3. Біло-помаранчевий
  4. Синій
  5. Біло-синій
  6. Помаранчевий
  7. Біло-коричневий
  8. Коричневий

Головне правило — обидва кінці кабелю повинні бути обжаті за одним стандартом.

Як правильно обжати кабель RJ45

  1. Зніміть зовнішню ізоляцію кабелю.
  2. Розплетіть жили.
  3. Розташуйте їх відповідно до схеми 568B або 568A.
  4. Вирівняйте жили по довжині.
  5. Вставте жили у конектор RJ45.
  6. Перевірте правильність порядку кольорів.
  7. Обтисніть конектор спеціальним інструментом.
  8. Перевірте кабель тестером.

Типові помилки під час обтиску

  • неправильний порядок жил;
  • занадто довго розкручені пари;
  • неякісний конектор;
  • пошкодження жил під час зачистки;
  • використання різних схем на кінцях кабелю.

Також важливо правильно підібрати тип кабелю. Для мереж із високим рівнем електромагнітних перешкод варто використовувати FTP кабель. Детальніше про це можна прочитати у статті чим відрізняється UTP від FTP.

Де використовують обтиснуті кабелі RJ45

Обтиснуті кабелі використовуються для:

  • домашнього інтернету;
  • офісних мереж;
  • серверних;
  • камер відеоспостереження;
  • PoE обладнання;
  • маршрутизаторів та комутаторів.

FAQ

Яка схема обтиску використовується частіше?

У більшості випадків використовується схема T568B.

Чи можна використовувати 568A і 568B одночасно?

Для стандартного прямого кабелю рекомендується використовувати однакову схему з обох сторін.

Чи потрібен тестер після обтиску?

Так, тестер дозволяє швидко перевірити правильність підключення жил.

Який кабель краще використовувати для RJ45?

Найчастіше використовують Cat5e або Cat6 залежно від вимог до швидкості мережі.

Чи можна обжати FTP кабель звичайним конектором?

Для FTP кабелю рекомендується використовувати екрановані конектори RJ45.

Корисні категорії

Корисні статті

Висновок

Обтиск RJ45 — нескладна процедура, якщо використовувати якісні компоненти та дотримуватись правильної схеми підключення. Для більшості мереж використовується стандарт T568B, а якісний кабель, конектори та інструменти забезпечують стабільну роботу Ethernet мережі протягом багатьох років.
