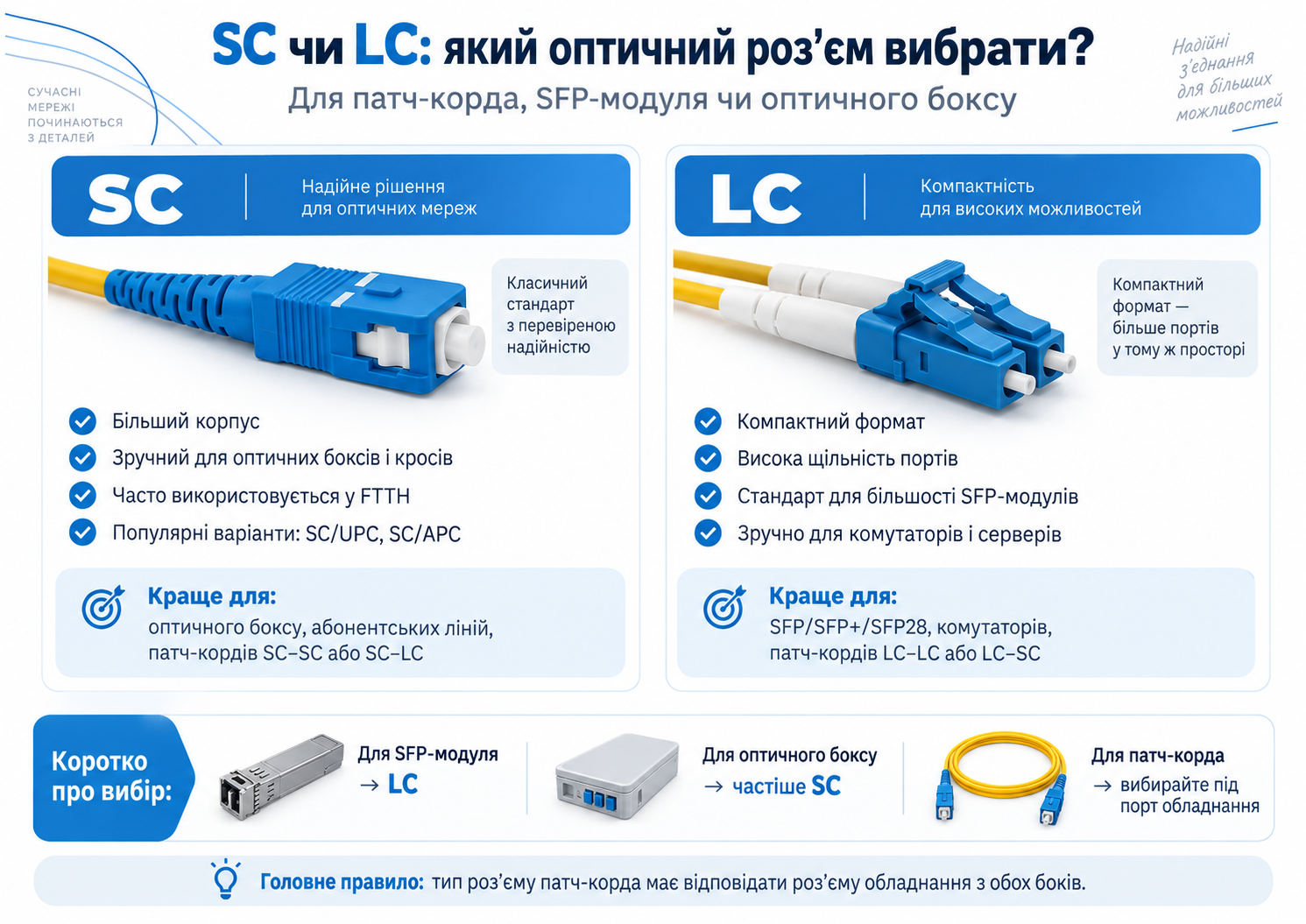

SC чи LC: який оптичний роз’єм вибрати для патч-корда, SFP-модуля чи оптичного боксу
Під час вибору оптичного патч-корда, пігтейла, адаптера або SFP-модуля важливо правильно визначити тип оптичного роз’єму. Найчастіше в сучасних волоконно-оптичних мережах використовують конектори SC та LC. Вони відрізняються розміром, конструкцією, сферою застосування та сумісністю з обладнанням.
На практиці покупці часто плутають SC і LC, особливо коли потрібно підібрати патч-корд для оптичного боксу, медіаконвертера, SFP-модуля, патч-панелі або зовнішньої оптичної лінії. Якщо вибрати неправильний роз’єм, кабель просто не підійде до обладнання або адаптера.
У цій статті розглянемо, чим відрізняється SC від LC, коли обирати SC-SC, LC-LC або SC-LC, який роз’єм частіше використовують у PON/GPON/FTTH, а який — у SFP-модулях і мережевому обладнанні.
Що таке оптичний роз’єм
Оптичний роз’єм — це конектор на кінці оптичного кабелю, патч-корда або пігтейла, який забезпечує з’єднання волокна з обладнанням, адаптером, оптичним боксом або патч-панеллю.
Через оптичний роз’єм світловий сигнал переходить з одного компонента мережі в інший. Тому важливо, щоб тип роз’єму, полірування, тип волокна та конструкція патч-корда відповідали обладнанню.
При виборі потрібно враховувати:
- тип роз’єму — SC, LC, FC або ST;
- тип полірування — UPC або APC;
- тип волокна — Singlemode або Multimode;
- кількість волокон — Simplex або Duplex;
- довжину патч-корда;
- тип обладнання, до якого буде підключення;
- сумісність із адаптером, боксом або патч-панеллю.
SC і LC простими словами
SC — це більший за розміром оптичний роз’єм із зручним прямим підключенням. Його часто використовують в оптичних боксах, PON/GPON/FTTH-мережах, патч-панелях, медіаконвертерах і абонентських підключеннях.
LC — це компактніший оптичний роз’єм. Його часто застосовують у SFP-модулях, медіаконвертерах, серверному та телекомунікаційному обладнанні, де важлива висока щільність портів.
| Роз’єм | Особливість | Де частіше використовується |
|---|---|---|
| SC | Більший роз’єм із зручним підключенням | PON/GPON/FTTH, оптичні бокси, патч-панелі, медіаконвертери |
| LC | Компактний роз’єм меншого розміру | SFP-модулі, медіаконвертери, обладнання з високою щільністю портів |
Що таке SC-роз’єм
SC — один із найпоширеніших типів оптичних конекторів. Він має прямокутний корпус і підключається за принципом push-pull: конектор вставляється в адаптер до фіксації.
SC-роз’єми популярні завдяки простому монтажу, зручному підключенню та широкій сумісності з оптичними боксами, патч-панелями, медіаконвертерами та абонентським обладнанням.
SC варто обирати, якщо:
- в оптичному боксі встановлені SC-адаптери;
- потрібен патч-корд для PON/GPON/FTTH;
- використовується SC/UPC або SC/APC підключення;
- потрібен зручний і поширений роз’єм;
- обладнання має SC-порт;
- потрібен зовнішній оптичний патч-корд SC-SC.
Що таке LC-роз’єм
LC — компактний оптичний роз’єм меншого розміру. Його часто використовують там, де потрібно розмістити багато оптичних портів на невеликій площі.
LC-конектори дуже поширені в SFP-модулях, оптичних портах активного обладнання, медіаконвертерах і телекомунікаційних системах. Завдяки меншому розміру LC дозволяє зробити підключення компактнішим.
LC варто обирати, якщо:
- SFP-модуль має LC-порт;
- медіаконвертер або обладнання використовує LC;
- потрібен компактний оптичний патч-корд;
- у патч-панелі встановлені LC-адаптери;
- потрібне Duplex-підключення для передачі та прийому;
- у технічному завданні вказано LC/UPC або LC/APC.

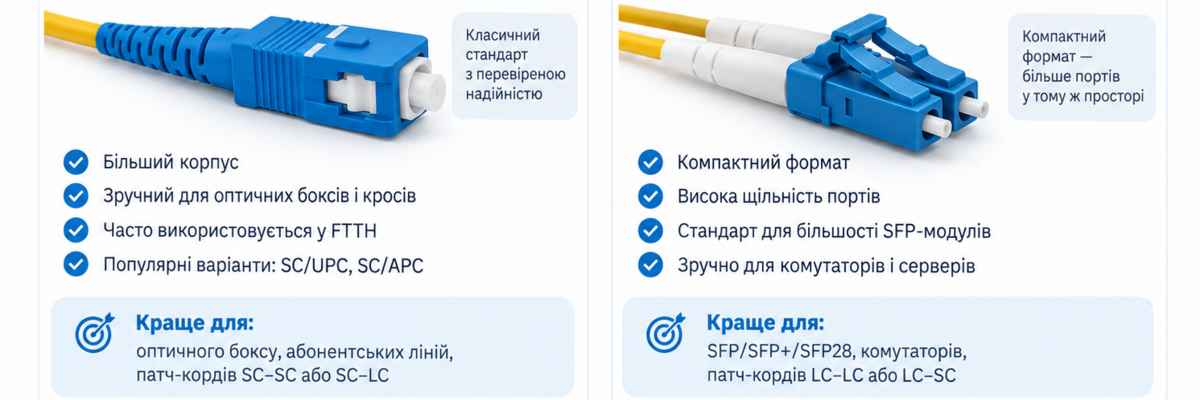

SC чи LC: головні відмінності
| Параметр | SC | LC |
|---|---|---|
| Розмір | Більший | Компактніший |
| Підключення | Push-pull, просте вставляння | Фіксація засувкою |
| Де частіше використовується | Оптичні бокси, PON/GPON, FTTH, патч-панелі | SFP-модулі, медіаконвертери, активне обладнання |
| Щільність портів | Менша | Вища завдяки компактному розміру |
| Типові варіанти | SC/UPC, SC/APC, SC-SC, SC-LC | LC/UPC, LC/APC, LC-LC, SC-LC |
Якщо говорити просто: SC частіше використовують у боксах, PON/GPON і абонентських мережах, а LC — у SFP-модулях та обладнанні з компактними оптичними портами.
SC-SC, LC-LC чи SC-LC: що вибрати
Оптичний патч-корд може мати однакові конектори з двох сторін або різні. Вибір залежить від того, які порти встановлені на обладнанні з обох боків лінії.
| Тип патч-корда | Що означає | Коли обирати |
|---|---|---|
| SC-SC | SC-конектор з обох сторін | Для оптичних боксів, патч-панелей, PON/GPON, FTTH |
| LC-LC | LC-конектор з обох сторін | Для SFP-модулів, медіаконвертерів, обладнання з LC-портами |
| SC-LC | SC з одного боку, LC з іншого | Коли потрібно з’єднати SC-бокс або патч-панель з LC-портом SFP-модуля |
Перед покупкою потрібно перевірити обидві точки підключення. Наприклад, якщо в оптичному боксі стоїть SC-адаптер, а в SFP-модулі LC-порт, потрібен патч-корд SC-LC.
SC/UPC, SC/APC, LC/UPC, LC/APC: не плутайте роз’єм і полірування
SC і LC — це типи роз’ємів, а UPC і APC — це типи полірування конектора. Це різні характеристики, які потрібно враховувати окремо.
Наприклад, може бути:
- SC/UPC — SC-роз’єм із синім UPC-поліруванням;
- SC/APC — SC-роз’єм із зеленим APC-поліруванням;
- LC/UPC — LC-роз’єм із синім UPC-поліруванням;
- LC/APC — LC-роз’єм із зеленим APC-поліруванням.
Якщо у вас зелений APC-адаптер, потрібно підбирати APC-конектор. Якщо синій UPC — потрібно використовувати UPC. Детальніше про це можна прочитати у статті UPC чи APC: у чому різниця між синім і зеленим оптичним конектором.
Що вибрати для PON, GPON та FTTH
У PON, GPON та FTTH-мережах дуже часто використовують SC-роз’єми, особливо SC/APC. Це пов’язано з тим, що SC зручний для абонентських підключень, оптичних боксів, сплітерів і розподільчих мереж.
Для PON/GPON/FTTH часто використовують:
- SC/APC патч-корди;
- SC/APC пігтейли;
- SC/APC адаптери;
- оптичні бокси з SC-адаптерами;
- зовнішні патч-корди SC-SC;
- абонентські FTTH-рішення.
Але це не означає, що LC не використовується в оптичних мережах. Якщо обладнання має LC-порт, потрібно обирати LC або комбінований патч-корд SC-LC.
Що вибрати для SFP-модуля
Для підключення до SFP-модуля найчастіше використовують LC-роз’єми. Багато SFP-модулів мають саме LC-порти, тому для них підбирають LC-LC або SC-LC патч-корди.
Перед вибором патч-корда для SFP-модуля перевірте:
- який роз’єм має SFP-модуль — LC чи SC;
- потрібне одномодове чи багатомодове волокно;
- Simplex чи Duplex використовується;
- UPC чи APC потрібне;
- яка довжина патч-корда потрібна;
- який роз’єм встановлений з іншого боку лінії.
Найпоширеніша ситуація: SFP-модуль має LC-порт, а в оптичному боксі або патч-панелі встановлений SC-адаптер. У такому випадку потрібен патч-корд SC-LC.
Що вибрати для медіаконвертера
Медіаконвертери можуть мати різні типи оптичних портів. Одні моделі використовують SC, інші — LC або SFP-слот, у який встановлюється окремий SFP-модуль.
Перед покупкою патч-корда для медіаконвертера потрібно перевірити:
- чи є в медіаконвертері вбудований SC або LC-порт;
- чи використовується SFP-модуль;
- який тип волокна потрібен;
- який тип полірування потрібен;
- який роз’єм стоїть на іншому кінці лінії;
- яка довжина кабелю потрібна.
Якщо медіаконвертер має SC-порт, потрібен SC-патч-корд. Якщо використовується SFP-модуль із LC-портом, потрібен LC або SC-LC патч-корд залежно від другої точки підключення.
Що вибрати для оптичного боксу або патч-панелі
В оптичних боксах і патч-панелях зазвичай уже встановлені адаптери. Саме під них потрібно підбирати патч-корди та пігтейли.
Перед покупкою перевірте:
- який тип адаптера встановлений — SC чи LC;
- якого кольору адаптер — синій або зелений;
- яке полірування потрібне — UPC чи APC;
- Simplex чи Duplex використовується;
- одномодове чи багатомодове волокно потрібне;
- чи потрібен внутрішній або зовнішній патч-корд.
Якщо в боксі встановлені SC/APC адаптери, потрібно використовувати SC/APC патч-корди або пігтейли. Якщо в патч-панелі встановлені LC/UPC адаптери, потрібні LC/UPC компоненти.
Simplex чи Duplex: як це пов’язано з SC і LC
SC і LC можуть бути як у Simplex, так і в Duplex виконанні.
| Конструкція | Що означає | Коли використовується |
|---|---|---|
| Simplex | Одне волокно | PON/GPON, FTTH, BiDi-з’єднання, абонентські лінії |
| Duplex | Два волокна | Передача і прийом ідуть окремими волокнами |
Наприклад, SC/APC Simplex часто використовують у PON/GPON і FTTH. LC/UPC Duplex часто застосовують для SFP-модулів, де один конектор відповідає за передачу, а другий — за прийом сигналу.
Singlemode чи Multimode: чи залежить це від SC або LC
Тип роз’єму SC або LC не визначає тип волокна. І SC, і LC можуть використовуватися як з одномодовим, так і з багатомодовим волокном.
Тобто патч-корд може бути:
- SC-SC Singlemode;
- LC-LC Singlemode;
- SC-LC Singlemode;
- LC-LC Multimode OM3;
- SC-SC Multimode;
- SC/APC G.657.A1;
- LC/UPC G.652D.
Для великих відстаней і PON/GPON зазвичай використовують одномодове волокно. Для коротких підключень у серверних і дата-центрах можуть використовувати багатомодове волокно OM3 або OM4, якщо цього вимагає обладнання.
SC чи LC для зовнішнього оптичного патч-корда
Для зовнішніх оптичних патч-кордів вибір SC або LC залежить від обладнання, яке потрібно з’єднати.
SC-SC часто використовують для:
- FTTH / PON / GPON;
- оптичних боксів;
- абонентських підключень;
- зовнішніх шаф;
- простого з’єднання між SC-адаптерами.
LC-LC або SC-LC часто використовують для:
- SFP-модулів;
- медіаконвертерів з LC-портами;
- підключення активного обладнання;
- з’єднання SC-боксу з LC-портом обладнання.
Якщо не впевнені, який патч-корд потрібен, перевірте порти з обох сторін. Саме вони визначають, потрібен SC-SC, LC-LC чи SC-LC.
Як не помилитися при виборі SC або LC
Перед покупкою оптичного патч-корда, пігтейла або адаптера потрібно перевірити не тільки тип роз’єму, а всю комбінацію параметрів.
Зверніть увагу на:
- тип роз’єму з першого боку — SC або LC;
- тип роз’єму з другого боку — SC або LC;
- тип полірування — UPC або APC;
- тип волокна — Singlemode або Multimode;
- стандарт волокна — G.652D, G.657.A1, G.657.A2, OM3, OM4;
- Simplex або Duplex;
- довжину патч-корда;
- зовнішнє або внутрішнє виконання;
- сумісність з обладнанням.
Найпростіше правило: спочатку подивіться, який порт або адаптер уже встановлений, а потім підбирайте патч-корд під нього.
Типові помилки при виборі SC і LC
- купують SC-патч-корд для обладнання з LC-портом;
- обирають LC-LC, хоча з одного боку потрібен SC;
- плутають тип роз’єму з типом полірування;
- купують SC/UPC замість SC/APC;
- не перевіряють, Simplex потрібен чи Duplex;
- не враховують тип волокна — Singlemode або Multimode;
- орієнтуються тільки на колір конектора;
- не перевіряють порти SFP-модуля або медіаконвертера;
- підбирають патч-корд тільки за довжиною;
- не враховують, що з двох сторін можуть бути різні роз’єми.
Більшість помилок виникає тоді, коли покупець дивиться тільки на довжину кабелю, але не перевіряє тип конектора, полірування та обладнання.
Які товари купують разом із SC та LC патч-кордами
Для правильного підключення оптичної лінії разом із SC або LC патч-кордами часто замовляють:
- оптичні патч-корди — для з’єднання обладнання, боксів, патч-панелей і адаптерів;
- зовнішні оптичні патч-корди — для вуличного або захищеного монтажу;
- оптичні пігтейли — для зварювання з оптичним кабелем;
- оптичні адаптери — для з’єднання SC, LC, FC або ST конекторів;
- оптичні бокси — для захисту та організації оптичних з’єднань;
- оптичні патч-панелі — для монтажу оптики в серверних шафах;
- SFP-модулі — для підключення оптичних ліній до обладнання;
- медіаконвертери — для переходу з оптики на Ethernet.
Головне — щоб усі компоненти однієї лінії були сумісні між собою: роз’єм, полірування, тип волокна, кількість волокон і довжина кабелю.
FAQ
Що таке SC в оптиці?
SC — це поширений тип оптичного роз’єму з прямокутним корпусом і зручним push-pull підключенням. Його часто використовують в оптичних боксах, PON/GPON/FTTH, патч-панелях і медіаконвертерах.
Що таке LC в оптиці?
LC — це компактний оптичний роз’єм меншого розміру. Його часто використовують у SFP-модулях, медіаконвертерах і обладнанні з високою щільністю портів.
Що краще: SC чи LC?
Не можна сказати, що один роз’єм завжди кращий. SC частіше використовують для PON/GPON, FTTH, боксів і патч-панелей. LC частіше потрібен для SFP-модулів і компактного обладнання.
Чи можна з’єднати SC з LC?
Так, для цього використовують патч-корд SC-LC. З одного боку в нього SC-конектор, з іншого — LC-конектор. Такий варіант потрібен, коли обладнання з двох сторін має різні порти.
Що вибрати для SFP-модуля — SC чи LC?
У більшості SFP-модулів використовується LC-порт, тому часто потрібен LC-LC або SC-LC патч-корд. Але перед покупкою потрібно перевірити характеристики конкретного SFP-модуля.
Що вибрати для GPON — SC чи LC?
У GPON і FTTH дуже часто використовують SC, особливо SC/APC. Але завжди потрібно дивитися, які адаптери та порти вже встановлені в мережі.
Чи залежить UPC або APC від SC чи LC?
Ні. SC і LC — це типи роз’ємів, а UPC і APC — це типи полірування. Можуть бути SC/UPC, SC/APC, LC/UPC або LC/APC.
Як зрозуміти, який патч-корд потрібен?
Потрібно перевірити порти з обох сторін: на обладнанні, в оптичному боксі, патч-панелі або SFP-модулі. Також важливо врахувати UPC/APC, Singlemode/Multimode, Simplex/Duplex і потрібну довжину.
Корисні статті
- UPC чи APC: у чому різниця між синім і зеленим оптичним конектором
- Як вибрати зовнішній оптичний патч-корд
- Чим відрізняється OM2, OM3, OM4 та Singlemode
- Що таке SFP модуль і як його вибрати
- Як підключити оптоволокно до комп’ютера
Висновок
SC і LC — це два найпоширеніші типи оптичних роз’ємів. SC більший за розміром і часто використовується в PON/GPON/FTTH, оптичних боксах, патч-панелях і абонентських підключеннях. LC компактніший і часто застосовується в SFP-модулях, медіаконвертерах і обладнанні з високою щільністю портів.
Щоб правильно вибрати оптичний патч-корд, потрібно перевірити порти з обох сторін лінії. Якщо з двох сторін SC — потрібен SC-SC. Якщо з двох сторін LC — потрібен LC-LC. Якщо з одного боку SC, а з іншого LC — потрібен SC-LC.
Також важливо не плутати тип роз’єму з типом полірування. SC або LC можуть бути UPC або APC, одномодовими або багатомодовими, Simplex або Duplex. Правильний вибір усіх параметрів допоможе уникнути зайвих втрат, несумісності та повторної покупки кабелю.
