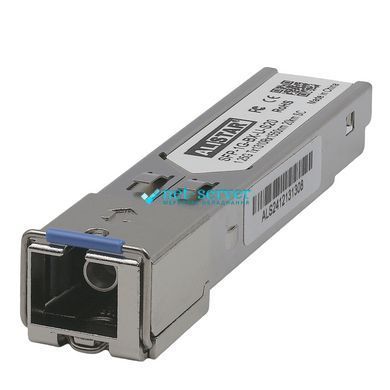

Оптичний SFP-модуль Alistar 1G 1000BASE-BX BiDi WDM, 1SM, SC, 20 км, TX1310/RX1550 нм, DDM

Оптичний SFP-модуль Alistar 1G 1000BASE-BX BiDi WDM призначений для побудови гігабітних волоконно-оптичних ліній зв'язку зі швидкістю передавання даних до 1 Гбіт/с. Модуль підтримує технологію BiDi WDM (Bidirectional Wavelength Division Multiplexing), що дозволяє передавати та приймати дані по одному одномодовому оптичному волокну на відстані до 20 км.

Трансивер передає сигнал на довжині хвилі 1310 нм та приймає на 1550 нм. Для коректної роботи необхідно використовувати його в парі з сумісним модулем TX1550/RX1310 нм. Завдяки оптичному роз'єму SC Simplex модуль легко інтегрується в мережеву інфраструктуру, а підтримка DDM (Digital Diagnostic Monitoring) забезпечує контроль основних параметрів роботи трансивера в режимі реального часу.

Основні переваги

• Швидкість передавання до 1 Гбіт/с — підтримка стандарту Gigabit Ethernet 1000BASE-BX.
• Передавання по одному волокну — технологія BiDi WDM дозволяє скоротити кількість використовуваних оптичних волокон.
• Дальність до 20 км — оптимальне рішення для підключення віддалених об'єктів.
• SC Simplex — надійний та популярний тип оптичного роз'єму.
• Підтримка DDM — моніторинг температури, напруги, струму лазера та рівня оптичного сигналу.
• Гаряча заміна (Hot Swap) — можливість встановлення та заміни без вимкнення обладнання.
• Сумісність зі стандартом MSA — підтримка більшості комутаторів, маршрутизаторів і медіаконвертерів із SFP-портом.

Технологія BiDi WDM

Технологія BiDi WDM дозволяє використовувати лише одне одномодове оптичне волокно для двосторонньої передачі даних завдяки різним довжинам хвиль.

Даний модуль працює за схемою:

• Передавання (TX): 1310 нм
• Приймання (RX): 1550 нм

Для створення працездатного оптичного каналу на іншому кінці лінії необхідно встановити парний модуль TX1550/RX1310 нм. Використання двох однакових модулів TX1310/RX1550 нм не забезпечить роботу лінії.

Функція DDM

Підтримка Digital Diagnostic Monitoring (DDM) дозволяє отримувати інформацію про стан трансивера безпосередньо через сумісне мережеве обладнання.

Контролюються такі параметри:

• температура модуля;
• напруга живлення;
• струм лазерного випромінювача;
• потужність передаваного сигналу;
• рівень прийнятого оптичного сигналу.

Сфери застосування

• гігабітні корпоративні мережі;
• волоконно-оптичні магістралі;
• IP-відеоспостереження;
• підключення комутаторів між будівлями;
• серверні та дата-центри;
• мережеві медіаконвертери;
• промислові та телекомунікаційні мережі.

Технічні характеристики

Як підібрати парний модуль

Для роботи одноволоконної оптичної лінії необхідно використовувати парний модуль 1000BASE-BX BiDi TX1550/RX1310 нм. Обидва модулі повинні підтримувати швидкість 1 Гбіт/с, дальність 20 км та роботу з одномодовим оптичним волокном.

Рекомендації щодо підключення

1. Встановіть SFP-модуль у сумісний SFP-порт комутатора або медіаконвертера.
2. Підключіть одномодовий оптичний патч-корд із роз'ємом SC.
3. На іншому кінці лінії встановіть парний модуль TX1550/RX1310 нм.
4. Перевірте індикатори підключення та параметри DDM.

Поширені запитання

Чи можна використовувати два однакових модулі?

Ні. Для технології BiDi WDM необхідна пара модулів із протилежними довжинами хвиль TX і RX.

Яке оптичне волокно необхідне?

Одномодове волокно SM 9/125 мкм.

Для чого потрібна функція DDM?

DDM забезпечує цифровий моніторинг температури, напруги, струму лазера та рівня оптичного сигналу, що дозволяє своєчасно виявляти можливі несправності.

Чи сумісний модуль із медіаконвертерами?

Так. Модуль сумісний із гігабітними медіаконвертерами, комутаторами та іншим обладнанням із SFP-портом, яке підтримує стандарт 1000BASE-BX BiDi.

Оптичний SFP-модуль Alistar 1G 1000BASE-BX BiDi WDM TX1310/RX1550 нм — надійне рішення для побудови стабільних гігабітних волоконно-оптичних мереж на відстані до 20 км із використанням одного одномодового волокна, підтримкою DDM та високою сумісністю з професійним мережевим обладнанням.
