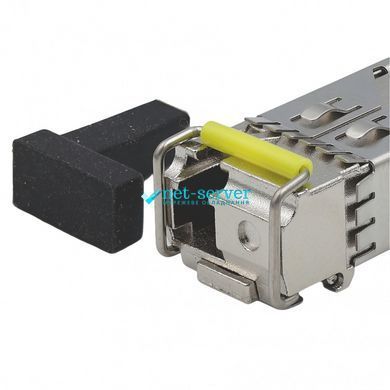

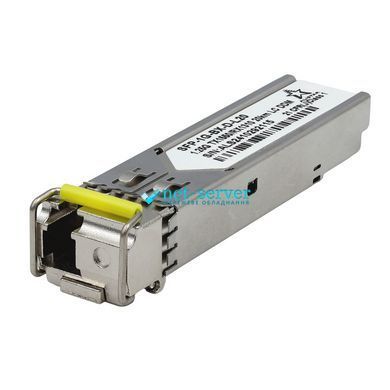

Оптичний SFP-модуль Alistar 1G 1000BASE-BX WDM, 1SM, LC, 20 км, TX1550/RX1310 нм, DDM

Оптичний SFP-модуль Alistar 1G 1000BASE-BX призначений для побудови гігабітних волоконно-оптичних ліній зв’язку зі швидкістю передавання даних до 1 Гбіт/с. Трансивер працює за технологією WDM/BiDi та забезпечує одночасне передавання і приймання даних через одне одномодове оптичне волокно на відстані до 20 км.

Модуль передає оптичний сигнал на довжині хвилі 1550 нм і приймає на довжині хвилі 1310 нм. Для правильної роботи лінії його необхідно використовувати в парі із сумісним SFP-модулем із протилежними довжинами хвиль — TX1310/RX1550 нм.

Оптичний інтерфейс LC Simplex забезпечує компактне та надійне підключення одномодового патч-корда. Підтримка функції DDM (Digital Diagnostic Monitoring) дозволяє контролювати основні робочі параметри трансивера через інтерфейс сумісного мережевого обладнання.

Основні переваги SFP-модуля Alistar

• Швидкість до 1 Гбіт/с — підтримка стандарту Gigabit Ethernet 1000BASE-BX.
• Передавання через одне волокно — технологія WDM/BiDi дозволяє ефективніше використовувати оптичну інфраструктуру.
• Дальність до 20 км — підходить для з’єднання віддалених будівель, офісів і мережевих вузлів.
• Одномодове волокно — робота з оптичним кабелем SM 9/125 мкм.
• Роз’єм LC Simplex — компактний та поширений тип оптичного підключення.
• Підтримка DDM — цифровий моніторинг стану і параметрів трансивера.
• Гаряча заміна — можливість встановлення або заміни модуля без вимкнення сумісного обладнання.
• Широка сумісність — підходить для комутаторів, маршрутизаторів і медіаконвертерів із гігабітним SFP-слотом.

Технологія WDM/BiDi

У звичайній дуплексній оптичній лінії передавання і приймання даних здійснюються через два окремі волокна. Технологія WDM/BiDi дозволяє використовувати лише одне оптичне волокно, розділяючи канали передавання і приймання за довжинами хвиль.

Цей SFP-модуль працює за такою схемою:

• передавання TX — 1550 нм;
• приймання RX — 1310 нм.

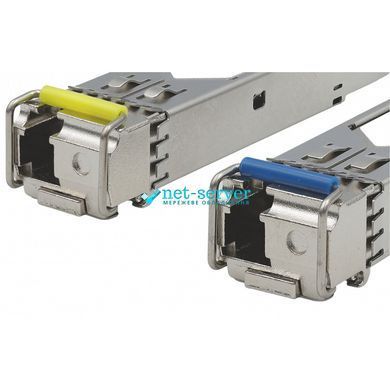

На протилежному кінці лінії необхідно встановити парний модуль із параметрами TX1310/RX1550 нм. Два однакові модулі TX1550/RX1310 нм не зможуть встановити оптичне з’єднання.

Функція DDM

DDM — це функція цифрового діагностичного моніторингу, яка дозволяє отримувати інформацію про поточний стан SFP-модуля через інтерфейс сумісного мережевого обладнання.

За допомогою DDM можна контролювати:

• температуру трансивера;
• напругу живлення;
• струм зміщення лазера;
• потужність переданого оптичного сигналу;
• рівень прийнятого оптичного сигналу.

Моніторинг цих параметрів допомагає своєчасно виявляти погіршення якості з’єднання, надмірні оптичні втрати або можливу несправність обладнання.

Сфери застосування

• підключення віддалених офісів і будівель;
• створення гігабітних оптичних каналів між комутаторами;
• системи IP-відеоспостереження;
• локальні та корпоративні мережі;
• серверні й телекомунікаційні вузли;
• підключення мережевого обладнання через медіаконвертери;
• побудова магістральних і розподільчих оптичних ліній;
• розширення мережі на відстань до 20 км.

Технічні характеристики

Як правильно підібрати парний SFP-модуль

Для роботи одноволоконної лінії необхідно використовувати два SFP-модулі з протилежними довжинами хвиль передавання та приймання. До модуля TX1550/RX1310 нм потрібно підібрати трансивер TX1310/RX1550 нм.

Парні модулі повинні підтримувати:

• швидкість передавання 1 Гбіт/с;
• стандарт 1000BASE-BX;
• дальність до 20 км;
• одномодове оптичне волокно;
• одноволоконну технологію WDM/BiDi;
• сумісні оптичні роз’єми.

Рекомендації з підключення

1. Встановіть SFP-модуль у сумісний гігабітний SFP-слот.
2. Підключіть одномодовий оптичний патч-корд із конектором LC.
3. На протилежному кінці лінії встановіть парний модуль TX1310/RX1550 нм.
4. Перевірте відповідність модулів за швидкістю і максимальною дальністю передавання.
5. Переконайтеся, що індикатор оптичного з’єднання активний.
6. За наявності підтримки DDM перевірте рівень прийнятого сигналу через інтерфейс обладнання.

Поширені запитання

Який модуль потрібен на іншому кінці лінії?

Потрібен парний SFP-модуль стандарту 1000BASE-BX із параметрами TX1310/RX1550 нм, розрахований на одномодове волокно та відстань до 20 км.

Чи можна використовувати два однакові SFP-модулі?

Ні. Для одноволоконного WDM-з’єднання потрібні модулі з протилежними довжинами хвиль. Модель TX1550/RX1310 нм повинна працювати в парі з моделлю TX1310/RX1550 нм.

Який оптичний патч-корд потрібен?

Потрібен одномодовий оптичний патч-корд із конектором LC і типом полірування, сумісним із роз’ємами встановленого обладнання.

Що означає позначення 1SM?

Позначення 1SM означає, що модуль працює через одне одномодове оптичне волокно.

Для чого потрібна функція DDM?

DDM дозволяє контролювати температуру, напругу, струм лазера, потужність передавання та рівень прийнятого оптичного сигналу через інтерфейс сумісного обладнання.

Чи підходить модуль для медіаконвертера?

Так, якщо медіаконвертер оснащений гігабітним SFP-слотом і підтримує модулі стандарту 1000BASE-BX.

Оптичний SFP-модуль Alistar 1G 1000BASE-BX WDM, TX1550/RX1310 нм — практичне рішення для побудови стабільних гігабітних ліній зв’язку на відстані до 20 км через одне одномодове оптичне волокно. Підтримка WDM/BiDi та DDM спрощує розгортання, обслуговування і діагностику волоконно-оптичної мережі.
