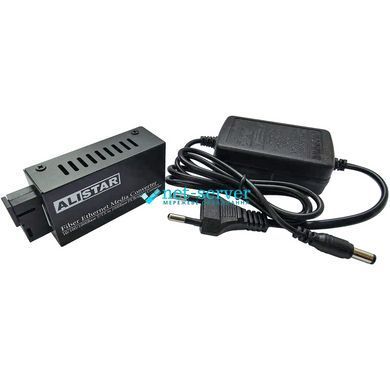

Одноволоконний медіаконвертер Alistar Mini Gigabit 10/100/1000 Мбіт/с, WDM SC, 20 км, TX1310/RX1550 нм

Одноволоконний медіаконвертер Alistar Mini Gigabit призначений для перетворення Ethernet-сигналу 10/100/1000 Мбіт/с на оптичний сигнал і передавання даних через одне одномодове оптичне волокно на відстань до 20 км. Пристрій використовує технологію WDM, завдяки якій передавання та приймання даних відбуваються на різних довжинах хвиль по одному волокну.

Медіаконвертер передає сигнал на довжині хвилі 1310 нм і приймає на довжині хвилі 1550 нм. Для побудови повноцінного оптичного каналу його необхідно використовувати в парі із сумісним медіаконвертером із протилежними параметрами — TX1550/RX1310 нм.

Модель підходить для підключення мережевого обладнання, віддалених офісів, систем відеоспостереження, серверних, комутаторів, маршрутизаторів та інших Ethernet-пристроїв до оптоволоконної лінії. Компактний корпус формату Mini дозволяє зручно встановити медіаконвертер у телекомунікаційній шафі, серверній або безпосередньо біля кінцевого обладнання.

Основні переваги медіаконвертера Alistar

• Швидкість до 1 Гбіт/с — підтримка Ethernet 10/100/1000 Мбіт/с для передавання великих обсягів даних.
• Передавання по одному волокну — технологія WDM допомагає економити оптичні волокна та знижувати витрати на побудову мережі.
• Дальність до 20 км — підходить для з’єднання віддалених будівель, офісів, складів та об’єктів відеоспостереження.
• Оптичний роз’єм SC — поширений і надійний тип підключення одномодового оптичного кабелю.
• Компактний формат Mini — займає мінімум місця та зручний для монтажу в обмеженому просторі.
• Просте підключення — не потребує складного налаштування для організації стандартної оптичної Ethernet-лінії.

Технологія WDM: передавання даних по одному волокну

У звичайних дуплексних оптичних з’єднаннях для передавання і приймання даних використовуються два окремі волокна. У медіаконвертері Alistar застосовується технологія WDM — Wavelength Division Multiplexing, яка дозволяє одночасно передавати та приймати інформацію по одному волокну на різних довжинах хвиль.

Ця модель працює з довжинами хвиль TX1310/RX1550 нм. На іншому кінці лінії встановлюється парний медіаконвертер TX1550/RX1310 нм. Пристрої повинні мати однакову швидкість, дальність передавання та сумісний тип оптичного роз’єму.

Де використовується одноволоконний медіаконвертер

• підключення віддалених офісів і окремих будівель;
• організація оптичних каналів між комутаторами;
• передавання даних у системах IP-відеоспостереження;
• підключення складів, виробничих і комерційних приміщень;
• розширення корпоративної або локальної мережі;
• побудова каналів зв’язку між серверними та телекомунікаційними вузлами;
• заміна мідної лінії на оптоволоконну на великих відстанях.

Технічні характеристики

Як правильно підібрати парний медіаконвертер

Для роботи одноволоконної WDM-лінії необхідні два медіаконвертери з дзеркальними довжинами хвиль. До моделі TX1310/RX1550 нм потрібно підібрати пристрій TX1550/RX1310 нм.

Обидва медіаконвертери повинні підтримувати швидкість 1 Гбіт/с, дальність до 20 км, роботу з одномодовим волокном і мати сумісний оптичний роз’єм SC. Використання двох однакових моделей TX1310/RX1550 нм на одній лінії не забезпечить правильну роботу з’єднання.

Рекомендації щодо підключення

1. Підключіть мережеве обладнання до Ethernet-порту медіаконвертера.
2. Під’єднайте одномодовий оптичний кабель із конектором SC.
3. На іншому кінці лінії встановіть парний медіаконвертер TX1550/RX1310 нм.
4. Підключіть живлення до обох пристроїв.
5. Перевірте індикатори живлення, Ethernet-з’єднання та оптичного каналу.

Часті запитання

Скільки оптичних волокон потрібно для підключення?

Для роботи медіаконвертера потрібне одне одномодове оптичне волокно. Передавання та приймання даних здійснюються по ньому одночасно на різних довжинах хвиль.

Який медіаконвертер потрібен на іншому кінці лінії?

У пару до моделі TX1310/RX1550 нм потрібен медіаконвертер із параметрами TX1550/RX1310 нм, роз’ємом SC, швидкістю 1 Гбіт/с і такою самою або сумісною дальністю передавання.

Чи можна використовувати два однакові медіаконвертери?

Ні. Для WDM-з’єднання потрібна пара з протилежними довжинами хвиль. Два пристрої TX1310/RX1550 нм не зможуть правильно обмінюватися оптичними сигналами.

Чи підходить медіаконвертер для відеоспостереження?

Так. Пристрій можна використовувати для передавання мережевого трафіку IP-камер, відеореєстраторів і комутаторів на віддалені об’єкти через оптоволоконну лінію.

Чи можна підключити медіаконвертер без додаткового налаштування?

У стандартній схемі підключення медіаконвертер працює як перетворювач Ethernet-сигналу в оптичний і зазвичай не потребує програмного налаштування. Важливо правильно підібрати парний пристрій та тип оптичного волокна.

Одноволоконний медіаконвертер Alistar Mini Gigabit TX1310/RX1550 нм — практичне рішення для побудови стабільного гігабітного оптичного каналу на відстані до 20 км із використанням лише одного волокна.
