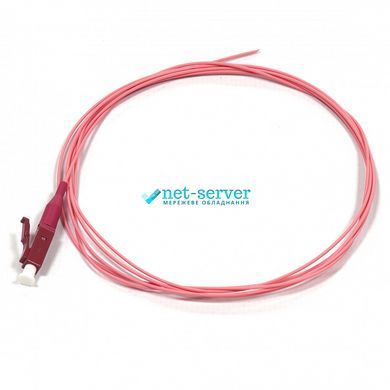

Оптичний пігтейл LC/UPC мультимодовий MM OM4, 1,5 м, Easy Strip — PG-1.5LC(MM)(OM4)(ON)E — готовий відрізок оптичного волокна з установленим конектором LC/UPC з одного боку та вільним кінцем для зварювання з волоконно-оптичним кабелем. Пігтейл використовується для окінцювання оптичних ліній у патч-панелях (ODF), оптичних кросах, боксах, розетках та інших елементах волоконно-оптичної інфраструктури.

Для виготовлення моделі PG-1.5LC(MM)(OM4)(ON)E використовується мультимодове оптичне волокно OM4 G50/125 виробництва Corning. Довжина пігтейлу становить 1,5 м, що забезпечує зручний технологічний запас для укладання волокна всередині оптичного кросу або сплайс-касети.

Волокно захищене буферною оболонкою FRNC Easy Strip діаметром 0,9 ± 0,05 мм. Особливість Easy Strip полягає в тому, що буферна оболонка легко знімається з волокна на значній довжині одним відрізком, що спрощує підготовку пігтейлу до зварювання та зменшує ризик випадкового пошкодження оптичного волокна.

На пігтейлі встановлений компактний оптичний конектор LC з поліруванням UPC (Ultra Physical Contact). LC-конектори широко застосовуються в обладнанні з високою щільністю оптичних портів, оптичних патч-панелях, адаптерах, комутаторах і SFP-системах.

Де використовується

Оптичний пігтейл LC/UPC MM OM4 застосовується для окінцювання мультимодових волоконно-оптичних ліній та створення рознімної точки підключення через LC/UPC.

• в оптичних патч-панелях та кросах ODF;
• у настінних і стоєчних оптичних боксах;
• у сплайс-касетах та оптичних розподільчих вузлах;
• у серверних і дата-центрах;
• у локальних мультимодових волоконно-оптичних мережах;
• для підключення обладнання через LC/UPC адаптери;
• у мережах, побудованих на мультимодовому волокні OM4.

Переваги

• мультимодове волокно OM4 G50/125 для сучасних оптичних мереж;
• оптичне волокно виробництва Corning;
• компактний конектор LC/UPC;
• заводське UPC-полірування оптичного конектора;
• довжина 1,5 м для зручного укладання в ODF і боксах;
• буферна оболонка Easy Strip спрощує підготовку до зварювання;
• оболонка FRNC для використання у внутрішніх телекомунікаційних інсталяціях;
• компактний діаметр буфера 0,9 ± 0,05 мм;
• готовий конектор з одного боку та вільний кінець для зварювання з іншого.

Основні характеристики

Особливості Easy Strip

Буферна оболонка Easy Strip розроблена для швидкої та зручної підготовки оптичного волокна до зварювання. Вона легко знімається з волокна на необхідній довжині, що особливо зручно під час монтажу пігтейлів у сплайс-касетах, оптичних кросах та боксах.

Завдяки довжині 1,5 м монтажник отримує достатній технологічний запас для правильного укладання волокна після зварювання без надмірного натягу та різких перегинів.

Особливості монтажу

Вільний кінець пігтейлу зачищається та зварюється з відповідним мультимодовим волокном оптичного кабелю за допомогою зварювального апарата. Місце зварювання захищається термоусаджувальною гільзою та укладається у сплайс-касету.

Перед підключенням конектора LC/UPC необхідно перевірити чистоту його оптичного торця. Захисний ковпачок рекомендується знімати безпосередньо перед підключенням. Не допускайте різких перегинів оптичного волокна та механічного навантаження на конектор.

Поширені запитання

1. Яке волокно використовується в PG-1.5LC(MM)(OM4)(ON)E?
Мультимодове оптичне волокно Corning OM4 G50/125.

2. Який конектор встановлений?
Пігтейл оснащений компактним оптичним конектором LC з поліруванням UPC.

3. Яка довжина пігтейлу?
Довжина становить 1,5 метра.

4. Що означає Easy Strip?
Easy Strip — це буферна оболонка, яку легко знімати з волокна під час підготовки пігтейлу до зварювання.

5. Який діаметр буфера?
Діаметр буферної оболонки становить 0,9 ± 0,05 мм.

6. Де використовується LC/UPC пігтейл OM4?
В оптичних кросах, патч-панелях, боксах, серверних, дата-центрах та інших мультимодових волоконно-оптичних системах.

7. Чи потрібно зварювати пігтейл?
Так. Вільний кінець призначений для зварювання з волокном оптичного кабелю, а LC/UPC використовується для подальшого рознімного підключення.
