Глибина комутаційної шафи обирається, виходячи з глибини серверного обладнання, що треба в ньому розмістити. Доступно три варіанти: 675 мм, 865 мм та 1055 мм. Глибина має бути не меншою за глибину сервера + 140 мм (на 70 мм виступає шнур живлення, 70 мм треба залишити перед переднім склом).

Не зважаючи на те, що 19” направляючі можна зафіксувати впритул до передніх або задніх дверей, треба лишати місце для з’єднуючих шнурів та кабельних організаторів.

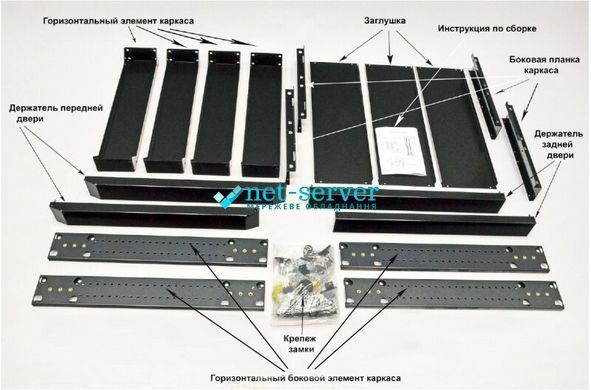

У зв’язку з тим, що комутаційна шафа має велику вагу та не завжди є можливість зібрану конструкцію занести вузькими коридорами або через вузький дверний отвір до серверної, вона поставляється у розібраному вигляді у 3-4-х пакунках, кожен з яких здатна підняти 1 людина. Шафа складається з максимально симетричних деталей, щоб спростити процес монтажу. Збираючи її, монтажник не думає над тим чи верх це чи низ, права деталь чи ліва. Виключення — це промарковані 19” направляючі та кріплення передніх та задніх дверей. Завдяки масовому застосуванню клепальних гайок та нарізаної різьби, шафу здатна зібрати 1 людина (нема з’єднань, де потрібна третя рука). Точність позиціювання елементів кріплення дозволяє дотягувати кожен гвинт відразу до кінця, що позбавляє необхідності щось підрівнювати або регулювати та робити кінцеве дотягання.

Охолодження серверної шафи можна реалізувати, встановивши вентиляційний блок із 3-х вентиляторів SUNNON (замовляється окремо), що монтується замість заглушки. Кожну заглушку можна замінити вентиляторним блоком. Вентиляторні блоки можна з’єднати між собою шнуром С13-С14 (комп’ютер-монітор). Кожен  вентиляторний блок можна під’єднати до свого термостата та організувати каскадне включення вентиляторних блоків залежно від температури. Живлення вентиляторного блока підключається шнуром CEE7-C13 (звичайний шнур живлення комп’ютера).

У комплекті шафи MGSE на 1 заглушку менше. Тому що у шафу заводять електричні та комутаційні кабелі через не заглушений отвір або замовляють кабельний ввід зі щітками, що монтується замість заглушки.

Конструкція має 8 приварених гайок для монтажу ніжок, розташованих в кутах вертикального елемента каркасу, що дозволяє встановити комутаційну шафу до серверної та відрегулювати горизонтальне положення. 8 кріплень необхідно для того, щоб можна було поставити шафи впритул (в одної ніжки ставляться по краях, у другої — ближче до середини). 4 ніжки входять до комплекту. Для монтажу коліс необхідно самостійно зробити отвори в елементі каркасу.

• Комутаційна шафа поставляється у розібраному вигляді в 3-х або 4-х коробках. Завдяки масовому застосуванню клепальних гайок, її здатна зібрати 1 людина за 30-40 хвилин.

• Вертикальні 19" направляючі мають маркування юнітів.

• У шафах шириною 800 мм можна збільшити ширину з 19 дюймів до 21 дюйма.

• Відстань між направляючими регулюється по глибині.

• Глибина серверної шафи має більші розміри (до 1055 мм), ніж в аналогічних виробників, що дає додатковий простір для розміщення кабелю та вентиляції.

•  Для примусової вентиляції додатково застосовуються 3-х вентиляторні блоки, монтовані в дах або підлогу, можливе встановлення більше одного блоку, що між собою з’єднуються шнуром живлення С13-С14.

• Додатково для захисту шафи від потрапляння пилу можливо встановити щітковий ввід.

• Ніжки йдуть в комплекті, колеса замовляються окремо.

• Шафа пофарбована порошковою фарбою (дрібна шагрень матова) підібраною таким чином, аби вона мала естетичний вигляд та тривалий термін експлуатації. Виконана в двох кольорах: чорний та сірий.

• Товщина металу:
Вертикальний елемент каркасу: 2 мм
Передні двері, направляючі, стінки: 1,5 мм
Бокові двері, задні двері, заглушки: 1 мм.

Характеристики:

Модель: UA-MGSE1866MB

Тип: Підлогова шафа 19″

Висота: 18U

Висота, мм: 945

Глибина, мм: 675

Ширина, мм: 610

Конструктив, дюйм: 19

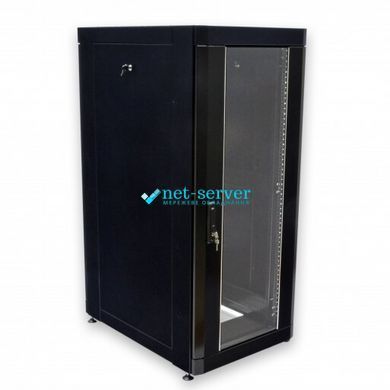

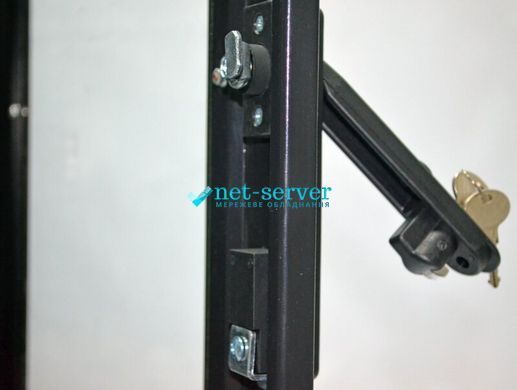

Двері передні: з каленим склом і замком з поворотною ручкою

Двері задні: суцільнометалеві з перфорацією типу "зябра" і замком

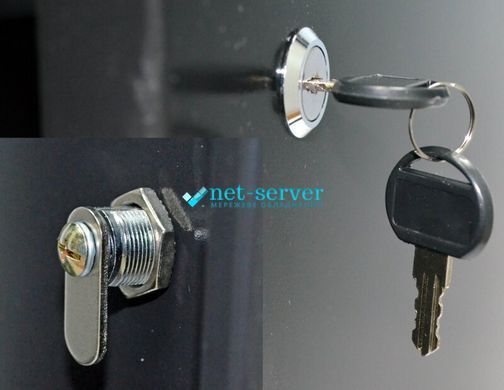

Бічні стінки: знімні з замком

Направляючі: дві пари з маркуванням юнітів

Колір: чорний, RAL 9005

Товщина металу, мм: 1 – 2

Максимальне навантаження, кг: 450

Клас захисту від зовнішніх факторів: IP 20

Вага, кг: 56,3

Розмір пакування (кг, д*ш*в):

- коробка №1: 19, 83*60*12

- коробка №2: 22, 61*50*12

- коробка №3: 15, 96*20*14

Інструкція з монтажу серверної шафи додається.

Гарантійних термін експлуатації – 12 місяців із дня продажу.

Продукція має сертифікат відповідності № 1О094.008721-21
