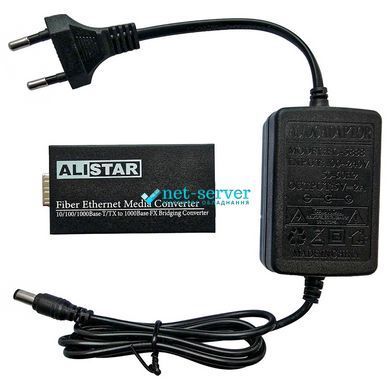

Гігабітний медіаконвертер Alistar Mini 10/100/1000BASE-T із SFP-слотом 1000BASE-SX/LX, LFP та зовнішнім блоком живлення

Гігабітний медіаконвертер Alistar Mini із SFP-слотом призначений для перетворення мережевого Ethernet-сигналу 10/100/1000BASE-T в оптичний сигнал стандарту 1000BASE-SX або 1000BASE-LX. Пристрій дозволяє підключати мідне мережеве обладнання до волоконно-оптичної лінії та самостійно обирати відповідний SFP-модуль залежно від типу волокна, оптичного роз’єму, довжини хвилі й необхідної дальності передавання.

Медіаконвертер оснащений портом RJ45 із підтримкою швидкості 10/100/1000 Мбіт/с і універсальним SFP-слотом для встановлення гігабітного оптичного модуля. Така конструкція робить модель гнучким рішенням для побудови, модернізації та розширення локальних мереж, систем відеоспостереження, серверної інфраструктури й каналів зв’язку між віддаленими об’єктами.

Підтримка функції LFP (Link Fault Pass-Through) допомагає своєчасно виявляти розриви з’єднання. У разі втрати сигналу на одному боці лінії медіаконвертер передає інформацію про несправність на протилежний порт, що спрощує діагностику мережі та скорочує час пошуку проблеми.

Основні переваги медіаконвертера Alistar Mini

• Швидкість до 1 Гбіт/с — підтримка мережевих стандартів 10BASE-T, 100BASE-TX і 1000BASE-T.
• Універсальний SFP-слот — можливість вибору оптичного модуля відповідно до параметрів конкретної лінії.
• Підтримка 1000BASE-SX/LX — робота з багатомодовими та одномодовими SFP-модулями.
• Функція LFP — передавання інформації про втрату з’єднання між оптичним та Ethernet-портами.
• Компактний формат Mini — зручне встановлення в телекомунікаційній шафі, серверній або поруч із мережевим обладнанням.
• Зовнішній блок живлення — просте підключення пристрою до електромережі.
• Гнучке налаштування оптичного каналу — дальність, тип волокна та роз’єм визначаються встановленим SFP-модулем.

Для чого потрібен SFP-слот

На відміну від медіаконвертерів із вбудованим оптичним модулем, ця модель обладнана окремим SFP-слотом. Користувач може встановити сумісний SFP-модуль відповідно до вимог мережі.

Залежно від вибраного модуля медіаконвертер може працювати:

• з одномодовим або багатомодовим оптичним волокном;
• через один або два оптичні волокна;
• з роз’ємами LC або SC;
• на різних довжинах хвиль;
• на коротких, середніх або великих відстанях;
• у звичайних дуплексних або одноволоконних WDM/BiDi-лініях.

SFP-модуль не слід вважати вбудованою частиною медіаконвертера. Його комплектацію та наявність необхідно перевіряти окремо.

Функція LFP для контролю стану мережі

LFP (Link Fault Pass-Through) — це функція передавання інформації про несправність каналу. Якщо оптичне або мідне з’єднання на одному боці лінії переривається, медіаконвертер повідомляє про втрату зв’язку обладнанню на іншому боці.

Це особливо корисно в корпоративних мережах, системах відеоспостереження та на віддалених об’єктах, де необхідно швидко визначити несправну ділянку каналу без тривалої ручної перевірки всього з’єднання.

Сфери застосування

• підключення Ethernet-обладнання до волоконно-оптичної мережі;
• з’єднання комутаторів у різних будівлях або приміщеннях;
• організація каналів для IP-камер і мережевих відеореєстраторів;
• розширення локальних і корпоративних мереж;
• підключення серверів, маршрутизаторів та іншого мережевого обладнання;
• побудова оптичних ліній на складах, виробничих і комерційних об’єктах;
• заміна мідного каналу оптоволоконною лінією на великих відстанях.

Технічні характеристики

Як правильно підібрати SFP-модуль

Для коректної роботи медіаконвертера потрібно встановити гігабітний SFP-модуль, сумісний зі стандартом 1000BASE-SX або 1000BASE-LX. Під час вибору необхідно враховувати:

• тип оптичного волокна — одномодове або багатомодове;
• кількість волокон — одне або два;
• тип оптичного роз’єму — LC або SC;
• необхідну дальність передавання;
• робочу довжину хвилі;
• сумісність модулів на обох кінцях оптичної лінії;
• необхідність підтримки WDM/BiDi або DDM.

Для одноволоконного WDM-з’єднання необхідно використовувати парні SFP-модулі з протилежними довжинами хвиль передавання та приймання, наприклад TX1310/RX1550 нм і TX1550/RX1310 нм.

Рекомендації щодо підключення

1. Встановіть сумісний SFP-модуль у SFP-слот медіаконвертера.
2. Підключіть оптичний патч-корд до встановленого SFP-модуля.
3. З’єднайте Ethernet-порт RJ45 із комутатором, маршрутизатором, камерою або іншим мережевим обладнанням.
4. Підключіть зовнішній блок живлення.
5. Перевірте індикатори живлення, Ethernet-з’єднання та оптичного каналу.

Часті запитання

Чи входить SFP-модуль у комплект?

Комплектацію потрібно перевіряти в характеристиках конкретної товарної позиції. Медіаконвертер має SFP-слот, а необхідний оптичний модуль може постачатися окремо.

Який SFP-модуль можна встановити?

Потрібен гігабітний SFP-модуль стандарту 1000BASE-SX або 1000BASE-LX. Конкретна модель вибирається за типом волокна, роз’ємом, довжиною хвилі та необхідною дальністю передавання.

Чи можна використовувати одноволоконний WDM SFP-модуль?

Так, за умови сумісності модуля з медіаконвертером. На двох кінцях лінії необхідно встановити парні WDM-модулі з дзеркальними довжинами хвиль TX і RX.

Від чого залежить максимальна дальність роботи?

Максимальна дальність визначається характеристиками встановленого SFP-модуля, типом і якістю оптичного волокна, кількістю з’єднань та загальними втратами в оптичній лінії.

Для чого потрібна функція LFP?

Функція LFP передає інформацію про втрату з’єднання між мідним та оптичним портами. Це полегшує діагностику мережі й допомагає швидше знайти несправну ділянку.

Гігабітний медіаконвертер Alistar Mini 10/100/1000BASE-T із SFP-слотом — універсальне рішення для підключення Ethernet-обладнання до оптоволоконної мережі. Можливість самостійного вибору SFP-модуля дозволяє адаптувати пристрій до різних типів волокна, роз’ємів і відстаней передавання.
