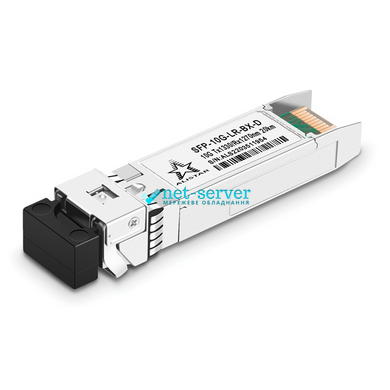

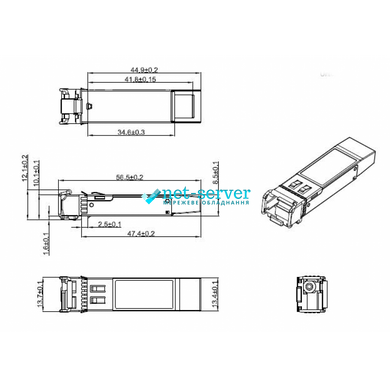

Оптичний SFP+ модуль 10G 10GBASE-BX BiDi WDM для одномодового волокна, LC, 20 км, TX1330/RX1270 нм, DOM

Оптичний SFP+ модуль 10G 10GBASE-BX BiDi WDM призначений для передавання даних зі швидкістю до 10 Гбіт/с одним одномодовим оптичним волокном. Завдяки технології BiDi WDM передавання та приймання даних здійснюються по одному волокну з використанням різних довжин хвиль.

Модуль працює на довжинах хвиль TX1330 нм / RX1270 нм, оснащений оптичним роз'ємом LC Simplex і забезпечує передавання сигналу на відстань до 20 км. Для створення оптичного з'єднання його необхідно використовувати в парі із сумісним модулем TX1270/RX1330 нм.

Підтримка функції DOM (Digital Optical Monitoring) дає змогу контролювати основні робочі параметри трансивера через інтерфейс сумісного мережевого обладнання. Це спрощує діагностику оптичної лінії та допомагає своєчасно виявляти зниження рівня сигналу або інші проблеми з підключенням.

Основні переваги

• Швидкість передавання до 10 Гбіт/с — для високопродуктивних мереж 10 Gigabit Ethernet.
• Технологія BiDi WDM — передавання та приймання даних одним оптичним волокном.
• Дальність до 20 км — підходить для з'єднання віддалених мережевих вузлів.
• Одномодове волокно — призначений для роботи з оптичними лініями типу SM.
• Роз'єм LC Simplex — компактне підключення за допомогою одного волокна.
• Довжини хвиль TX1330/RX1270 нм — робота в парі з модулем TX1270/RX1330 нм.
• Підтримка DOM — цифровий моніторинг стану трансивера та оптичного каналу.

Принцип роботи BiDi WDM

У звичайних двоволоконних оптичних лініях одне волокно використовується для передавання даних, а друге — для приймання. Технологія BiDi WDM дозволяє виконувати обидві функції через одне оптичне волокно.

Для розділення напрямків передавання використовуються різні довжини хвиль:

• передавання сигналу TX — 1330 нм;
• приймання сигналу RX — 1270 нм.

На протилежному кінці лінії потрібно встановити парний SFP+ модуль із дзеркальними параметрами: TX1270 нм / RX1330 нм. Два модулі з однаковими довжинами хвиль TX і RX не утворять робочого з'єднання.

Функція DOM

DOM — це функція цифрового моніторингу, яка дозволяє отримувати інформацію про робочий стан SFP+ модуля через сумісний комутатор, маршрутизатор або інше мережеве обладнання.

Залежно від можливостей обладнання можна контролювати:

• температуру модуля;
• напругу живлення;
• струм зміщення лазера;
• потужність переданого оптичного сигналу;
• рівень прийнятого оптичного сигналу.

Контроль цих параметрів допомагає оцінювати стан оптичної лінії, перевіряти рівень сигналу та швидше знаходити можливі несправності.

Сфери застосування

• мережі 10 Gigabit Ethernet;
• магістральні оптичні канали;
• з'єднання мережевих комутаторів;
• підключення віддалених будівель та офісів;
• корпоративні мережі;
• центри обробки даних;
• серверні приміщення;
• телекомунікаційна інфраструктура;
• системи IP-відеоспостереження з високою пропускною здатністю.

Технічні характеристики

Що потрібно для підключення

• сумісне мережеве обладнання з портом SFP+ 10G;
• одномодова одноволоконна оптична лінія;
• оптичний патч-корд із конектором LC Simplex;
• парний SFP+ модуль із параметрами TX1270/RX1330 нм.

Рекомендації щодо встановлення

1. Переконайтеся, що мережеве обладнання підтримує оптичні модулі SFP+ зі швидкістю 10 Гбіт/с.
2. Встановіть трансивер у відповідний SFP+ порт.
3. Підключіть одномодовий оптичний патч-корд із конектором LC Simplex.
4. На іншому кінці лінії встановіть парний модуль TX1270/RX1330 нм.
5. Перевірте наявність з'єднання за індикатором LINK.
6. За наявності відповідної функції в обладнанні перевірте параметри DOM.

Поширені запитання

Який модуль потрібно встановити на іншому кінці лінії?

Для створення з'єднання необхідний парний SFP+ модуль 10GBASE-BX із параметрами TX1270/RX1330 нм.

Чи можна з'єднати два модулі TX1330/RX1270 нм?

Ні. Для роботи BiDi-лінії довжина хвилі передавання одного модуля повинна відповідати довжині хвилі приймання другого. Тому модулі використовуються тільки комплементарною парою.

Скільки оптичних волокон потрібно для підключення?

Для роботи потрібне одне одномодове оптичне волокно. Передавання та приймання даних здійснюються різними довжинами хвиль.

Який оптичний конектор використовується?

Модуль оснащений роз'ємом LC Simplex, призначеним для підключення одного оптичного волокна.

Для чого потрібна функція DOM?

DOM дозволяє контролювати робочі параметри трансивера та рівні оптичного сигналу через інтерфейс сумісного мережевого обладнання.

Чи завжди модуль забезпечує дальність 20 км?

Фактична дальність залежить від загального загасання оптичної лінії, якості волокна, стану конекторів, кількості зварювань і з'єднань, а також характеристик обладнання на обох кінцях каналу.

Оптичний SFP+ модуль 10G 10GBASE-BX BiDi WDM, LC, 20 км, TX1330/RX1270 нм, DOM — це ефективне рішення для побудови високошвидкісних 10-гігабітних оптичних каналів одним одномодовим волокном. Технологія BiDi WDM дозволяє економно використовувати наявну оптичну інфраструктуру, а підтримка DOM спрощує контроль і діагностику мережевого з'єднання.
